Poniższe informacje umożliwiają rozwiązywanie problemów z separacją hydrauliczną w sieciach systemu wodociągowego.
| Komunikat z ostrzeżeniem z rozwiązaniem | Wyjaśnienie |
|---|---|

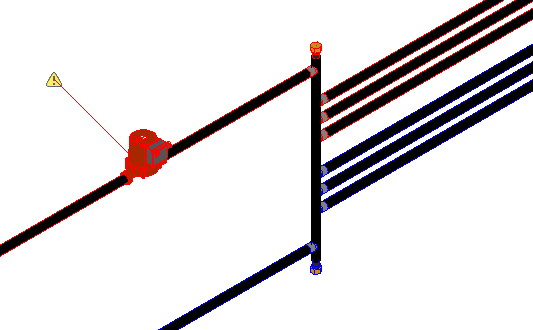

W przypadku dokładnych obliczeń separacja hydrauliczna wymaga parzystej liczby połączeń na kolektorze. Dodaj lub usuń połączenia, aby ukończyć separację.
 |
Po obu stronach rury głównej w kolektorze głównym lub pętli powinna być równa liczba odgałęzień drugorzędnych. Ponadto liczba odgałęzień podstawowych i drugorzędnych po obu stronach kolektora powinna być zrównoważona. |

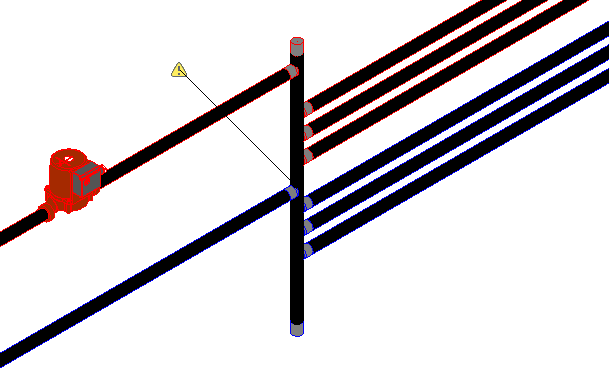

Ta pętla hydrauliczna nie jest oddzielona w żadnym połączeniu. Użyj narzędzia Usuń separację, aby usunąć niepożądane separacje hydrauliczne.
 |
Może się tak zdarzyć, gdy jedna ze stron pętli jest odseparowana, ale druga nie jest. Ostrzeżenie pojawia się przy zakończeniu łączącym obie strony. |

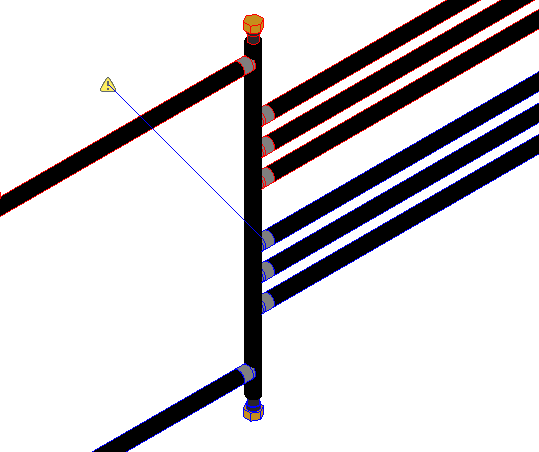

Tylko jedna strona pętli drugorzędnej/trzeciorzędnej jest odseparowana. Aby prawidłowo obliczyć przepływ i spadek ciśnienia, dodaj separację do drugiego końca pętli.
 |
Rury na początku i na końcu pętli muszą mieć zastosowane separacje, aby obliczenia pętli uwzględniały odpowiednie elementy. |

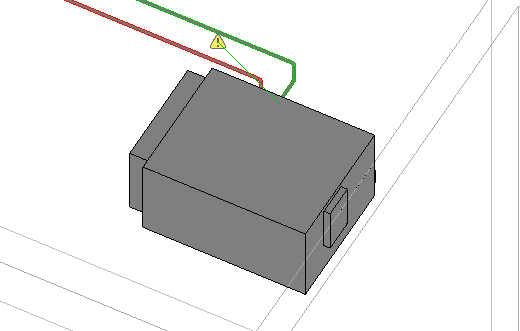

Wyliczony spadek ciśnienia tej pompy nie jest obliczany, ponieważ ścieżka krytyczna nie jest pętlą zamkniętą. Sprawdź, czy w pętli drugorzędnej/trzeciorzędnej mają zostać użyte inne pompy. Użyj narzędzia Dodaj separację, aby zdefiniować pętlę drugorzędną/trzeciorzędną.
 |
Taka sytuacja jest zazwyczaj spowodowana występowaniem wielu pomp w pętli lub systemie. Jeśli pompy należą do oddzielnych pętli, konieczne może być zastosowanie separacji hydraulicznej. Jeśli pompy działają równolegle, konieczne może być utworzenie zestawu pomp. |
W poniższej tabeli przedstawiono informacje dotyczące rozwiązywania problemów związanych z separacją hydrauliczną.
| Problem | Rozwiązanie |
|---|---|
| Po odseparowaniu hydraulicznym kolektora drugorzędnego hierarchia w Przeglądarce systemu jest niepoprawna lub nie można łatwo rozwiązać powiązanych z pętlą problemów sygnalizowanych przez ostrzeżenia do przejrzenia. |
Systemy zasilania i recyrkulacji mogły nie zostać przypisane prawidłowo do rur w kolektorze lub pętli głównej. Strony zasilania i recyrkulacji muszą być ciągłe. Jeśli na przykład przed separacją cały kolektor jest ustawiony na system zasilania, a recyrkulacja jest obsługiwana przez 2 systemy, nowy system drugorzędny utworzony po zastosowaniu separacji może być niepoprawny, co będzie miało wpływ na obliczenia i hierarchię systemu. Aby uzyskać szczegółowe informacje, obejrzyj nagranie wideo poniżej. |
