O painel de Renderização da spline da caixa de diálogo Opções de importação lhe permite determinar como objetos spline importados de arquivos DWG e DXF são exibidos nas viewports e como são tratados pelo renderizador do 3ds Max.

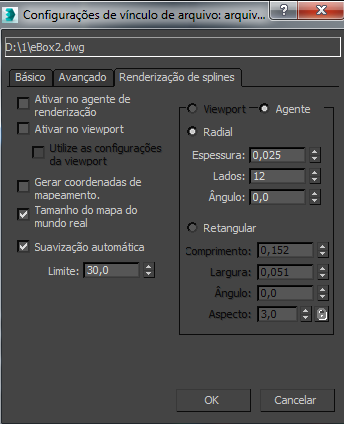

Painel de renderização da spline
Os controles neste painel são idênticos em nome e operação para aqueles encontrados na implementação Renderização de spline editável e Editar objetos spline. Os valores destas configurações se aplicam a todas as formas importadas. Assim que a importação for concluída, é possível alterar as configurações conforme necessário para cada objeto com os controles do painel Modificar.
- Habilitar na renderização
- Quando ativado, a forma é renderizada como uma malha 3D usando o radial ou conjunto de parâmetros de retangular para renderização.
- Habilitar na viewport
- Quando ativado, a forma é exibida na viewport como uma malha 3D usando os parâmetros Radial ou Retangular para renderização.
- Utilize as configurações da viewport
- Permite definir diferentes parâmetros de renderização e exibe a malha gerada pelas configurações de viewport. Disponível somente quando a opção Habilitar na viewport estiver ativada.
- Gerar coordenadas de mapeamento
- Ative esta para aplicar as coordenadas de mapeamento. Padrão=desativado.
3ds Max gera o mapeamento de coordenadas em U e V cotas. As coordenadas U circunda uma vez ao redor da spline; V coordenada é atribuída uma vez ao longo de seu comprimento. Lado-a-lado é obtido usando o lado a lado parâmetros no material aplicado.
- Tamanho do mapa do mundo real
- Controla o método de dimensionamento usado para materiais mapeados de textura aplicados ao objeto. Os valores de escala são controlados pelas configurações Usar escala do mundo real encontradas na implementação Coordenadas do material aplicado. Padrão=ativado.
- Suavização automática
- Se a Suavização automática estiver ativada, a spline é suavizada automaticamente usando o limite especificado pela configuração de Limite abaixo dele. Suavizar automaticamente define a suavização de acordo com o ângulo entre os segmentos de spline. Os dois segmentos adjacentes são colocados no mesmo grupo de suavizado se o ângulo entre as linhas é menor do que o limite de ângulo.
- Limite
- Especifica o ângulo limite em graus para suavização. Qualquer duas adjacentes de segmentos spline são colocados no mesmo grupo de suavizado se o ângulo entre as linhas é menor do que o limite de ângulo.
Grupo Viewport/agente de renderização
- Viewport Selecione esta opção para especificar os parâmetros Radiais ou Retangulares relativos à forma como ela será exibida na viewport. Disponível apenas quando Habilitar na viewport e Usar configurações da viewport estiverem ativados.
- Agente de renderização Escolha esta opção para especificar os parâmetros Radial ou Retangular para a forma, já que ela será exibida no viewport quando Ativar no viewport estiver ativado.
- Radial
- Exibe a malha 3D como um objeto cilíndrico.
Espessura Especifica o diâmetro da viewport ou renderizada spline malha. Padrão=1,0. Faixa=0,0 para 100.000.000,0.
Splines renderizados com espessura de 1,0 e 5.0, respectivamente
Lados Define o número de lados (ou facetas) da malha de spline na viewport ou no agente de renderização. Por exemplo, um valor de 4 resultados em um quadrado da seção transversal.
Ângulo Ajusta a posição de rotação da seção transversal na viewport ou agente de renderização. Por exemplo, se a spline malha tem um quadrado de corte transversal, que você pode utilizar para posicionar um ângulo "plana" lado baixo.
- Retangular
- Exibe a malha de spline a forma como um retângulo.
Comprimento Especifica o tamanho da seção transversal ao longo do eixo Y local.
Largura Especifica o tamanho da seção transversal ao longo do eixo X local.
Ângulo Ajusta a posição de rotação da seção transversal na viewport ou agente de renderização. Por exemplo, se você tem um quadrado de seção transversal que você pode utilizar para posicionar um ângulo "plana" lado baixo.
Aspecto Define a proporção para seções transversais retangulares. O bloqueio de seleção permite que você bloquear a relação de aspecto. Quando Bloquear estiver ativado, Largura será bloqueado para Comprimento, resultando em uma proporção constante de Largura para Comprimento.
