Mirror Curve (Curva Epelhada)

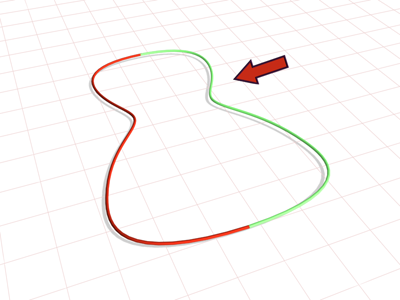

Uma curva espelhada é uma imagem espelhada da curva original.

A curva usada para criar uma curva espelhada.

Procedimentos

Para criar uma curva espelhada:

    O objeto NURBS deve conter pelo menos uma curva.

  1. Na caixa de ferramentas NURBS, ative (Create Mirror Curve [Criar Curva Espelhada]).
  2. Na implementação da Curva Espelhada, escolha o eixo ou plano que deseja usar.
  3. Clique na curva que deseja espelhar e arraste para demarcar a distância inicial.

    Uma curva espelhada é criada. Uma meta-alça (amarela por padrão) indica a direção do espelhamento. Transformando a meta-alça da curva espelhada muda a orientação do espelho, permitindo a você espelhar ao longo de um eixo que não seja alinhado ao eixo de coordenadas locais.

  4. Ajuste os parâmetros de espelhamento.

Interface

Nas janelas de exibição, uma meta-alça (amarela por padrão) indica o eixo do epelhamento.

Implementação de Mirror Curve (Curva Espelhada) - tempo de criação

Grupo de Mirror Axis (Eixo Espelhado)

Os botões Mirror Axis (Eixo Espelhado) controlam a direção na qual a curva original é espelhada.

Não é possível transformar a curva espelhada diretamente (que simplesmente transformaria a curva espelhada e a curva raíz ao mesmo tempo). Você a transforma ao transformar sua meta-alça. É possível que você espelhe, mais ou menos, usando transformações, um eixo arbitrário, em vez de usar uma das predefinições Mirror Axis (Eixo Espelhado). Quando você transforma uma curva espelhada, você está verdadeiramente transformando o plano de espelho, então Rotate (Girar) tem o efeito de rodar o plano onde a curva é espelhada. (É como girar a meta-alça espelhada no modificador Mirror [Espelhar]).

Deslocamento

Controla a distância do espelhamento desde a curva original.

Este parâmetro é animável.

Implementação de Mirror Curve (Curva Espelhada) - tempo de modificação

Grupo de Mirror Axis (Eixo Espelhado)

Os botões Mirror Axis (Eixo Espelhado) controlam a direção na qual a curva original é espelhada.

Não é possível transformar a curva espelhada diretamente (que simplesmente transformaria a curva espelhada e a curva raíz ao mesmo tempo). Você a transforma ao transformar sua meta-alça. É possível que você espelhe, mais ou menos, usando transformações, um eixo arbitrário, em vez de usar uma das predefinições Mirror Axis (Eixo Espelhado). Quando você transforma uma curva espelhada, você está verdadeiramente transformando o plano de espelho, então Rotate (Girar) tem o efeito de rodar o plano onde a curva é espelhada. (É como girar a meta-alça espelhada no modificador Mirror [Espelhar]).

Deslocamento

Controla a distância do espelhamento desde a curva original.

Este parâmetro é animável.

Replace Base Curve (Substituir a Curva de Base)

Permite a você substituir a curva pai. Clique no botão e, a seguir, clique na curva para substituir a curva original.
