Criar curva de deslocamento de superfície

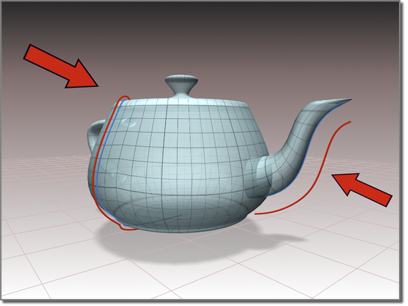

Este comando cria uma curva que é deslocada a partir de uma curva que está em uma superfície. Em outras palavras, a curva principal deve ter um dos seguintes tipos: Interseção entre superfícies, Iso U, Iso V, projetada para normal, projetada para vetor, curva de VC na superfície ou curva de ponto na superfície. O deslocamento é normal para a superfície. Isto é, a nova curva fica acima ou abaixo da superfície da quantidade de deslocamento.

Criando curvas de deslocamento de superfície

Procedimentos

Para criar uma curva de deslocamento de superfície:

    O objeto NURBS deve conter pelo menos uma superfície NURBS com uma curva.

  1. Na caixa de ferramentas NURBS, ative (Criar curva de deslocamento de superfície).
  2. Coloque o cursor sobre uma curva que esteja em uma superfície e arraste para definir a quantidade de deslocamento. Solte o botão do mouse para finalizar a criação da curva.

Interface

Implementação de Curva de deslocamento de superfície (hora de criação)

Deslocamento

A quantidade pela qual a curva é deslocada da superfície na qual a curva principal reside.

Implementação de Curva de deslocamento de superfície (hora de modificação)

Deslocamento

A quantidade pela qual a curva é deslocada da superfície na qual a curva principal reside.

Este parâmetro é animável.

Substituir curva

Permite a você substituir a curva pai. Clique no botão e, em seguida, clique na curva para substituir a curva principal original.
