Ponto de curva

Esse comando cria um ponto dependente que reside em uma curva ou em relação a ela.

O ponto pode estar na curva ou fora da curva. Se estiver na curva, a Posição de U será o único controle de sua localização. A Posição de U especifica uma localização ao longo da curva (com base no eixo U local da curva). Existem três métodos para deslocar a localização do ponto em relação à Posição de U.

Procedimentos

Para criar um ponto de curva dependente:

  1. Na caixa de ferramentas NURBS, ative (Criar ponto de curva).
  2. Clique em uma curva para posicionar o ponto.
  3. A curva e a posição do cursor são realçadas durante essa operação.
  4. No nível de subobjeto de Ponto, ajuste a posição do ponto em relação à curva ao ajustar os parâmetros do ponto de curva na implementação Ponto de curva.
  5. Clique com o botão direito do mouse para finalizar a criação do ponto.

Interface

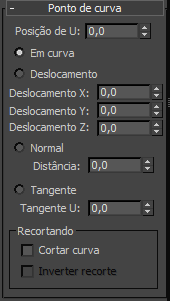

Enquanto um subobjeto de ponto de curva está selecionado, a implementação Ponto de curva aparece.

Posição de U

Especifica a localização do ponto na curva ou em relação à curva.

Na curva

Quando ativado, o ponto reside na curva, na posição de U.

Deslocamento

Move o ponto de acordo com uma localização relativa de X, Y, Z (espaço de objeto).

O movimento é relativo à Posição de U.

Deslocamento de X, Deslocamento de Y e Deslocamento de Z

Especifique a localização do espaço de objeto do ponto de curva de deslocamento.

Normal

Move o ponto ao longo da direção da normal da curva na Posição de U.

Distância

Especifica a distância ao longo da normal da curva. Os valores negativos movem o ponto em oposição à normal.

Tangente

Move o ponto ao longo da tangente na Posição de U.

Tangente de U

Especifica a distância da curva ao longo da tangente.

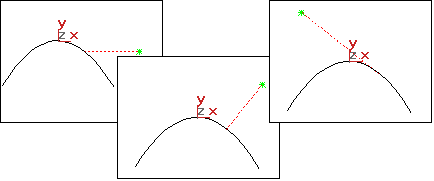

Deslocamento de um ponto de curva de deslocamento, normal e tangente

Grupo Recortar

Os controles nesse grupo permitem recortar a curva pai.

Recortar curva

Quando ativado, recorta a curva pai com relação à posição de U do ponto de curva. Quando desativada (o padrão), o pai não é recortada.

Inverter recorte

Quando esta opção estiver ativada, recorta na direção oposta.

Replace Base Curve (Substituir a Curva de Base)

(Apenas na hora de modificação.) Permite a você substituir a curva pai. Clique no botão e, em seguida, clique na nova curva na qual o ponto de curva será baseado.

Tópico pai: Criar e editar subobjetos de ponto
