Curva de mesclagem

Uma curva de mesclagem conecta a extremidade de uma curva à extremidade de outra, mesclando a curvatura dos pais para criar uma curva suave entre eles. É possível mesclar curvas do mesmo tipo, uma curva de ponto com uma curva de VC (e vice-versa), um curva independente com uma curva dependente e assim por diante.

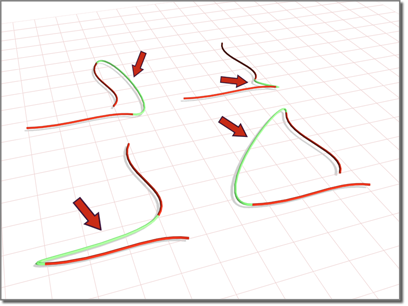

Curvas de mesclagem conectando curvas originais

Procedimentos

Para criar uma curva de mesclagem:

    O objeto NURBS deve conter de duas ou mais curvas.

  1. Na caixa de ferramentas NURBS, ative (Criar curva de mesclagem).
  2. Clique em uma curva perto da extremidade que deseja conectar. O extremo que serão conectados é realçado. Sem soltar o botão do mouse, arraste a extremidade de outra curva que deseja conectar. A outra extremidade também é realçada. Quando o extremo que deseja conectar é realçado, solte o botão do mouse.

    Depois que a curva de mesclagem é criada, alterar a posição ou a curvatura da curva pai também altera a curva de mesclagem.

  3. Ajuste os parâmetros de mescla.

Interface

Implementação Curva de mesclagem (momento da criação)

"Tensão" afeta a tangente entre uma curva pai e a curva de mesclagem. Quanto maior o valor de tensão, mais perto a tangente estará em paralelo com a curva pai e mais suave será a transição. Quanto menor a tensão, maior o ângulo de tangente e mais suave a transição entre o pai e a mescla.

Tensão 1

Controla a tensão na borda da primeira curva clicada.

Tensão 2

Controla a tensão na borda da segunda curva clicada.

Implementação Curva de mesclagem (momento da modificação)

"Tensão" afeta a tangente entre uma curva pai e a curva de mesclagem. Quanto maior o valor de tensão, mais perto a tangente estará em paralelo com a curva pai e mais suave será a transição. Quanto menor a tensão, maior o ângulo de tangente e mais suave a transição entre o pai e a mescla.

Tensão 1

Controla a tensão na borda da primeira curva clicada.

Tensão 2

Controla a tensão na borda da segunda curva clicada.

Substituir a primeira e a segunda curva

Permite substituir as curvas pai. Clique no botão e, em seguida, clique na curva para substituir a primeira ou a segunda curva original.
