Curva de chanfro

O Chanfro cria uma curva que é um chanfro reto entre duas curvas pai.

• Selecionar um objeto NURBS. > Painel Modificar > Implementação Criar curvas > Caixa de grupo Curvas dependentes > Botão Chanfro
• Selecionar um objeto NURBS. > Painel Modificar > Caixa de ferramentas NURBS > (Criar curva de chanfro)

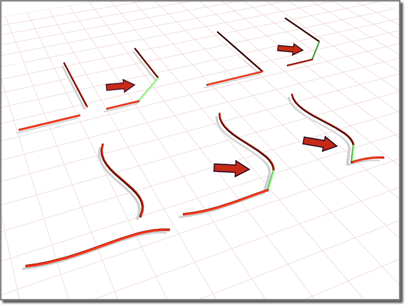

Criando chanfros entre duas curvas originais

Procedimentos

Para criar uma curva de chanfro:

O objeto NURBS deve conter pelo menos duas curvas.

1. Na caixa de ferramentas NURBS, ative (Criar curva de chanfro).
   Dica: Assegure-se de que as curvas tenham uma intersecção antes de começar a criar o chanfro.
2. Clique em uma curva perto da extremidade que deseja conectar. O extremo que serão conectados é realçado. Sem soltar o botão do mouse, arraste a extremidade de outra curva que deseja conectar. Quando a extremidade que será conectada estiver realçada, solte o botão do mouse.

   Uma curva de chanfro é criada. Alterar a posição ou a curvatura de uma das curvas pai pode alterar o chanfro também.

   O pai curvas devem ser coplanares. O chanfro não é necessariamente conectado nos pontos finais das curvas pai: é possível ajustar sua posição com os Parâmetros de comprimento do chanfro.

3. Ajuste os parâmetros de chanfro.

Interface

Implementação Curva de chanfro (momento da criação)

Os comprimentos são as distâncias a partir da interseção (ou interseção aparente) na qual o segmento de chanfro é desenhado.

Comprimento 1

A distância ao longo da primeira curva clicada.

Este parâmetro é animados.

Comprimento 2

A distância ao longo da segunda curva clicada.

Este parâmetro é animados.

Alguns valores de comprimento tornam impossível criar o chanfro. Se você definir o comprimento com um valor inválido, o chanfro retornará para a posição padrão e será exibido na cor de erro (laranja, por padrão).

Grupos Recortar primeira curva e recortar segunda curva

Estes dois grupos permitem controlar como as curvas pai são recortadas. Os controles são os mesmos em cada um deles. "Primeiro" e "segundo" referem-se à ordem na qual você selecionou as curvas-pai.

Invertendo a direção de um recorte

Recortar curva

Quando ativada (o padrão), recorta o pai curva de acordo com a curva de concordância. Quando desativado, o pai não é recortada.

Inverter recorte

Quando ativado, recorta na direção oposta.

Semente 1/Semente 2

Altere a localização de U do valor de semente na primeira e segunda curvas. Se houver escolha de direções, a direção indicada pelos pontos semente será usada para criar o chanfro.

Implementação Curva de chanfro (momento da modificação)

Os comprimentos são as distâncias a partir da interseção (ou interseção aparente) na qual o segmento de chanfro é desenhado.

Comprimento 1

A distância ao longo da primeira curva clicada.

Comprimento 2

A distância ao longo da segunda curva clicada.

Alguns valores de comprimento tornam impossível criar o chanfro. Se você definir o comprimento com um valor inválido, o chanfro retornará para a posição padrão e será exibido na cor de erro (laranja, por padrão).

Grupos Recortar primeira curva e recortar segunda curva

Estas duas caixas de grupo permitem controlar como as curvas pai são recortadas. Os controles são iguais em cada um deles. "Primeiro" e "segundo" referem-se à ordem na qual você selecionou as curvas-pai.

Invertendo a direção de um recorte

Recortar curva

Quando ativada (o padrão), recorta o pai curva de acordo com a curva de concordância. Quando desativado, o pai não é recortada.

Inverter recorte

Quando ativado, recorta na direção oposta.

Semente 1/Semente 2

Altere a localização de U do valor de semente na primeira e segunda curvas. Se houver escolha de direções, a direção indicada pelos pontos semente será usada para criar o chanfro.

Substituir a primeira e a segunda curva

Permite substituir as curvas pai. Clique no botão e, em seguida, clique na curva para substituir a primeira ou a segunda curva original.
