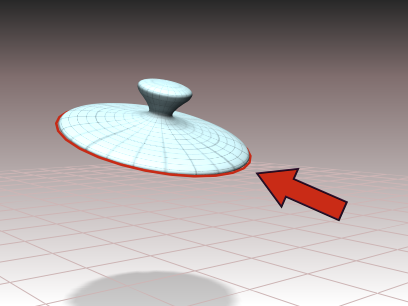

Uma curva é de aresta de superfície é um tipo de curva dependente que se encontra no limite da superfície. Pode ser o limite original da superfície ou uma aresta de acabamento.
-
Selecionar um objeto NURBS. >
Painel Modificar > distribuição Criar Curvas > caixa de agrupamento Curvas Dependentes > botão Aresta Superf.
-
Selecionar um objeto NURBS. > Painel Modificar > ferramentas NURBS > (Criar Curva de Aresta de Superfície)
Criar uma curva de uma aresta de superfície
Procedimentos
Para criar uma curva de uma aresta de superfície:
- Nas ferramentas NURBS toolbox, turn on (Criar Curva de Aresta de Superfície).
- À medida que você passa o mouse pela cena, as arestas de superfície NURBS são destacadas em azul. Clique na aresta onde deseja criar a curva.
O objeto NURBS deve conter pelo menos uma superfície.
Interface
Distribuição Curva de Aresta de Superfície (tempo de criação)
- Semente 1/Semente 2
-
A curva reside na aresta mais próxima aos dois valores de origem. Ajuste os valores de origem para alterar a aresta na qual a curva reside.
Distribuição Curva de Aresta de Superfície (tempo de modificação)
- Semente 1/Semente 2
-
A curva reside na aresta mais próxima aos dois valores de origem. Ajuste os valores de origem para alterar a aresta na qual a curva reside.
- Substituir Superfície
-
Permite que você substitua a superfície de origem. Clique num botão, depois clique numa superfície para substituir a superfície original.
