Sobre chanfros

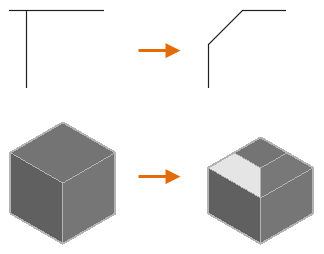

Um chanfro conecta dois objetos com uma linha angular em 2D ou cria uma face angular entre as faces adjacentes de um sólido 3D.

É possível criar um chanfro usando o comando CHANFRO.

Esses tipos de objetos podem ser selecionados para definir um chanfro:

• Polilinhas 2D
• Superfícies e sólidos 3D (não disponível no AutoCAD LT)
• Linhas
• Raios
• Linhas infinitas

Comprimento e ângulo do chanfro

Um chanfro pode ser definido usando um de dois métodos: distância ou ângulo. O método atual para definir um chanfro é definido com a opção Método.

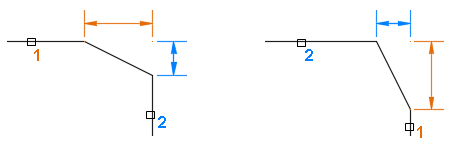

• Distância. A linha angular resultante é baseada em dois valores de distância. Os valores de distância são usados para aparar ou estender os objetos selecionados para encontrar a linha angular resultante. O primeiro valor de distância afeta o primeiro objeto selecionado, enquanto o segundo valor de distância afeta o segundo objeto selecionado.

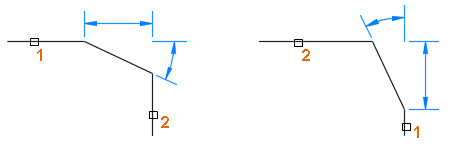

• Ângulo. A linha angular resultante é baseada em um valor de distância e um de ângulo. O valor angular e o de distância são utilizados para aparar ou estender os objetos selecionados para encontrar a linha angular. O valor de distância afeta diretamente o primeiro objeto selecionado.


Nota: Se os valores de distância e ângulo forem definidos como 0, os objetos selecionados serão aparados ou estendidos até que efetuem interseção, e nenhuma linha angular será criada.

Adicionar chanfros a polilinhas 2D

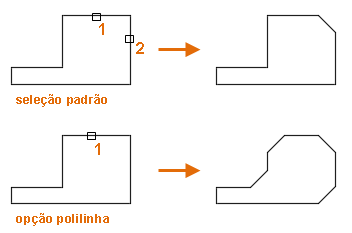

Um chanfro pode ser inserido em um único vértice ou todos os vértices de uma polilinha 2D com um único comando. Utilize a opção Polilinha para adicionar um chanfro em cada vértice de uma polilinha.

Nota: A opção Múltiplo também pode ser usada para chanfrar mais de um conjunto de objetos sem sair do comando.

Adicione um chanfro a uma polilinha definindo os valores de distância ou ângulo atual para um valor diferente de zero e selecionando dois segmentos de polilinha 2D que efetuam a interseção. A distância entre os segmentos de linha selecionada deve ser longa o suficiente para acomodar a linha angular resultante. Caso contrário, a linha angular não será inserida. Se os segmentos de linha forem separados por apenas um segmento de arco, o segmento de arco será removido e substituído por um novo segmento de linha que representa o chanfro.

Quando os valores atuais de ângulo e distância estiverem definidos como 0 e os dois segmentos de linha selecionados estiverem separados por um segmento de arco, o segmento de arco será removido e os dois segmentos de linha serão estendidos até que efetuem a interseção.

Nota: Chanfrar os segmentos iniciais e finais de uma polilinha aberta resulta em uma polilinha fechada.

Aparar e estender objetos

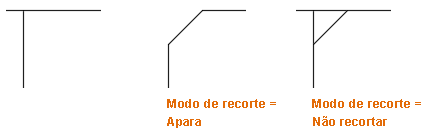

Por padrão, os objetos selecionados para definir um chanfro são aparados ou estendidos para a linha angular resultante. Você pode utilizar a opção Aparar para especificar se os objetos selecionados serão alterados ou permanecerão inalterados.

Se a opção Aparar estiver ativada e dois segmentos de linha de uma polilinha estiverem selecionados, o chanfro adicionado será unido com a polilinha como um novo segmento de linha.
