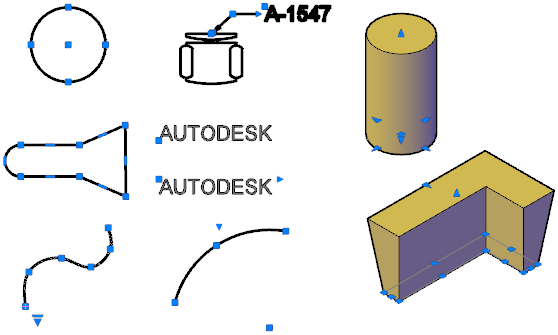

É possível remodelar, mover ou manipular objetos de outras formas com diferentes tipos de alças e modos de alça.

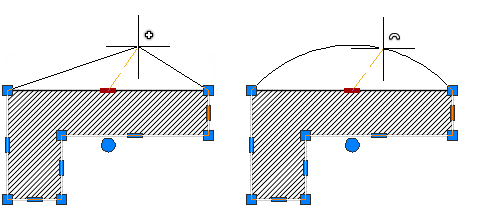

Objetos com alças multifuncionais
Os objetos a seguir têm alças multifuncionais que oferecem opções específicas de objetos e, em alguns casos, específicas de alças:
- Objetos 2D: linhas, polilinhas, arcos, arcos elípticos, splines e objetos de hachura.
- Objetos de anotação: objetos de cota e linhas de chamada múltipla.
Observações importantes
- Alças não são exibidas em objetos que estão em camadas bloqueadas.
- Quando você seleciona múltiplos objetos que compartilham alças coincidentes, é possível editar estes objetos usando os modos de alça; no entanto, quaisquer opções específicas de objeto ou de alça não estão disponíveis.
Dicas para esticar com alças
- Ao selecionar mais de uma alça em um objeto para esticá-lo, a forma do objeto é mantida intacta entre as alças selecionadas. Para selecionar mais de uma alça, pressione e mantenha pressionada a tecla Shift e a seguir selecione as alças apropriadas.
- Alças em texto, referências de bloco, pontos médios de linhas, centros de círculos e objetos de ponto movem o objeto em vez de esticá-lo.
- Quando um objeto 2D reside em um plano diferente do UCS atual, esse objeto é esticado no plano em que foi criado e não no plano do UCS atual.
- Se você selecionar uma alça de quadrante para esticar um círculo ou uma elipse e, a seguir, especificar uma distância no prompt de comando para o novo raio — em vez de mover a alça — a distância é medida a partir do centro do círculo e não da alça selecionada.
Limitar a exibição das alças para aprimorar o desempenho
Você pode limitar o número máximo de objetos que exibem alças. Por exemplo, quando um desenho contém objetos de hachura ou polilinhas com muitas alças, a seleção destes objetos pode levar muito tempo. A variável de sistema GRIPOBJLIMIT suprime a exibição de alças quando o conjunto de seleção inicial inclui um número maior que o número especificado de objetos. Se você adicionar objetos ao conjunto de seleção atual, o limite não será aplicado.
