Os objetos de anotação incluem cotas, notas e outros tipos de símbolos ou objetos explanatórios normalmente usados para adicionar informações ao desenho.
Os objetos de anotação fornecem informações sobre um recurso, tal como o comprimento de uma parede, o diâmetro de um fixador ou um balão de explicação de detalhe. Normalmente, os objetos de anotação são dimensionados de forma diferente das vistas do desenho e dependem da escala de como devem aparecer quando plotados.

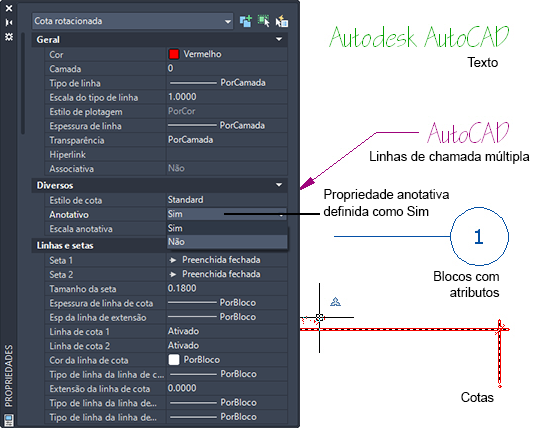

É possível controlar o método como um objeto de anotação é dimensionado definindo o objeto como não-anotativo ou anotativo.
- Os objetos não anotativos requerem uma escala ou tamanho fixo, calculado com base na escala utilizada para plotar o desenho.
- Os objetos anotativos ajustam-se automaticamente para exibir de forma uniforme no mesmo tamanho ou escala, independentemente da escala da vista.
Veja a seguir a lista das anotações comuns que você pode criar em um desenho.
| Anotação | Objeto de desenho |
|---|---|
|
Observações e legendas |
Texto de linha única Texto multilinha |
|
Dados tabulares |
Tabela |
|
Cotas e tolerâncias geométricas |
Cota Tolerância geométrica |
|
Hachuras, gradientes e preenchimentos |
Hachura |
|
Notas e símbolos com linhas de chamadas |
Linha de chamada Linha de chamada múltipla |
|
Blocos da legenda e atributos |
Bloco Definição do atributo |
