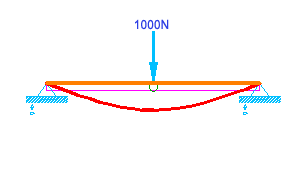

Calcula e desenha a linha de deflexão ou linha do momento de uma viga que é sujeita a diferentes forças.
Pesquisa
Resumo
Antes de calcular a linha de deflexão de um objeto, é necessário calcular primeiro o momento de inércia para aquele objeto utilizando o comando AMINERTIA.
Lista de prompts
Os seguintes prompts são exibidos.
- Bloco do momento de inércia
- Especifica a tabela de valores, criada anteriormente com o comando AMINERTIA, a ser utilizada para o cálculo.
- Ponto inicial
- Especifica o ponto inicial para desenhar uma nova viga, para a qual o comando desenhará a linha de deflexão e linha de momento. Nota: Uma vista lateral é representada simbolicamente como uma linha.
- Ponto final
- Especifica o ponto final da viga
- Viga existente
- Especifica uma viga existente para desenhar as linhas de deflexão e de momento.
- Escala para linha de deflexão
- Especifica a escala para a linha de deflexão no formato de unidades:mm.
- Escala para linha de momento
- Especifica a escala para a linha de momento no formato de unidades:Nm
