Ao criar uma lista de peças, o layout é ajustado aos parâmetros salvos com a standard de desenho atual.
Uma vez criada uma lista de peças, é possível substituir a maioria dos parâmetros (para obter informações sobre como alterar os valores padrão, consulte o Manual de configuração).
- Alterar o estilo de uma lista de peças
Ao criar uma lista de peças, o estilo é retorna ao definido na standard de desenho. Uma vez que a lista de peças foi criada, é possível convertê-la em qualquer estilo. A qualquer momento uma lista de peças padrão pode ser convertida em uma lista de peças personalizada, ou vice-versa.
- Adicionar ou remover colunas
Após criar a lista de peças, é possível adicionar qualquer propriedade do componente que seja visível na lista de materiais, mas que não seja visível como coluna da lista de peças. De modo similar, se você não precisa das colunas que são exibidas por padrão, estas podem ser removidas.
- Mover colunas
Na caixa de diálogo Lista de peças, as colunas podem ser movidas arrastando os cabeçalhos das colunas.
- Ajustar tamanho das colunas
Na área de desenho, o tamanho das colunas pode ser ajustado arrastando seus pontos de manipulador. Os pontos do manipulador são exibidos ao selecionar uma lista de peças na área de desenho.
- Alterar a localização da linha do cabeçalho
É possível especificar onde localiza-se o ponto de inserção para as listas de peças. Se o ponto de inserção está na parte esquerda ou direita superior, a linha do cabeçalho estará na parte superior da lista de peças. Se a linha de inserção está na parte esquerda ou direita inferior, a linha do cabeçalho estará na parte inferior.
- Executar divisão de coluna

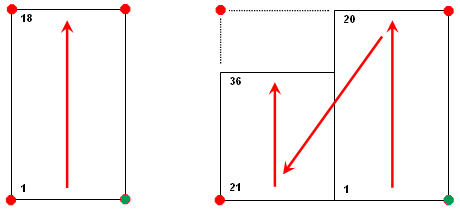

A divisão de coluna faz referência à capacidade de ajuste das colunas da lista de peças quando o número das linhas de dados excede um valor de limite especificado pelo usuário. Na imagem seguinte é exibida uma lista de peças com 18 linhas de dados e outra com 36 linhas. A divisão de coluna ocorre quando o número de linhas passa de 20. O ponto de inserção é exibido como um ponto verde.
Em vez de especificar o valor de limite, é possível definir o número de seções em que devem ser divididas as colunas. Neste caso, as linhas de dados são divididas uniformemente entre o número de seções definidas pelo usuário.
