Bibliotecas de símbolos fornecem uma maneira cômoda de inserir símbolos usados frequentemente em um desenho.
Permite pré-configurar os símbolos e salvá-los na biblioteca de símbolos para reutilização. A biblioteca de símbolos é exibida dentro da caixa de diálogo mostrada quando você insere um símbolo em um desenho. Quando você seleciona um símbolo da biblioteca de símbolos, todas as outras informações que você normalmente insere na caixa de diálogo são preenchidas automaticamente.
Algumas bibliotecas de símbolos estão disponíveis na faixa de opções, tornando mais fácil acessá-los. Além disso, quando você insere um símbolo diretamente da biblioteca de símbolos na faixa de opções, o Conjunto de ferramentas do AutoCAD Mechanical não exibe caixas de diálogo.
Os símbolos com bibliotecas que são acessíveis a partir da faixa de opções são:
- Símbolos de textura da superfície
- Símbolos de soldagem
- Símbolos de tolerância geométrica
- Símbolos de aresta
- Símbolos de nota da chamada de detalhe Nota: A biblioteca de símbolos para notas da chamada de detalhe tem algumas diferenças da biblioteca de outros símbolos. Consulte o conceito relacionado "Sobre o uso de modelos de nota da chamada de detalhe da biblioteca de símbolos" para obter detalhes.
Os símbolos com bibliotecas que não podem ser acessadas a partir da faixa de opções são:
- Símbolos GOST de junta fixa
Os símbolos que não aceitam bibliotecas de símbolos são:
- Símbolos de ângulo e inclinação
- Símbolos de identificação de referência
- Símbolos de identificação de operação
- Símbolos de referência parcial
- Símbolos de marcação e carimbo GOST

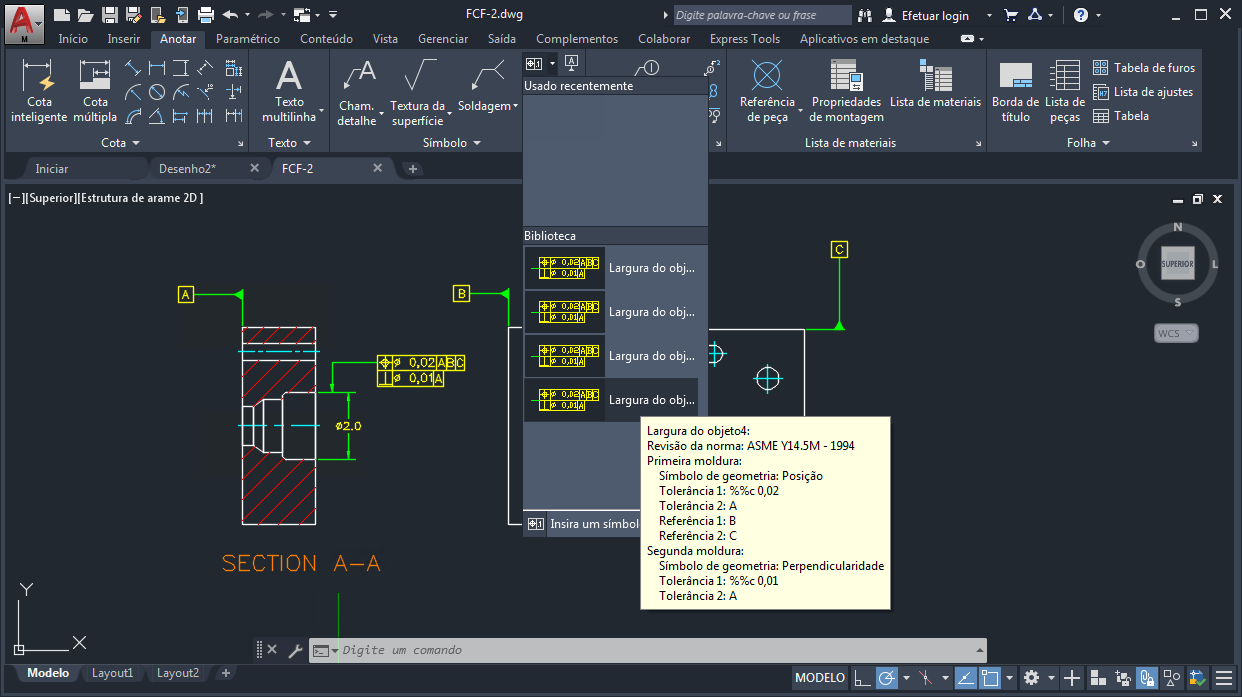

Quando você adicionar um símbolo à biblioteca, deverá fornecer ao símbolo um nome único. Se o nome for maior que o espaço disponível, ele aparecerá truncado na biblioteca. No entanto, ao situar o cursor em cima do nome, este será exibido por completo na dica de ferramentas. Ademais, a dica de ferramentas exibe um resumo das configurações desse item.
É possível excluir, renomear ou alterar um símbolo na biblioteca de símbolos. Também é possível definir um símbolo como padrão. Quando você cria um símbolo sem usar a biblioteca de símbolos, as configurações padrão das caixas de diálogo são obtidas do símbolo padrão. Você também pode optar por não ter um padrão. Nesse caso as regras de cada tipo de símbolo individual controlam as configurações padrão do símbolo.
Você pode importar uma biblioteca de símbolos de outro desenho. No entanto, a revisão e a norma de desenho do símbolo que você está importando devem ser iguais em ambos os desenhos.
- O desenho que você está importando foi salvo em uma versão anterior do Conjunto de ferramentas do AutoCAD Mechanical.
- O desenho atual não contém a revisão que você está tentando importar.
Durante o processo de importação, é possível substituir a biblioteca inteira, incluir símbolos ou substituir símbolos. Se você selecionar a opção de substituição, o Conjunto de ferramentas do AutoCAD Mechanical exclui a biblioteca atual e a substitui pela biblioteca importada. Se você optar por anexar, os modelos importados com nomes iguais aos modelos existentes serão renomeados adicionando-se um número ao seu nome. Se você optar por substituir, os modelos importados substituirão os modelos existentes que tenham o mesmo nome.
