Para executar uma análise de verificação do mapa

1. Clique na guia Analisarpainel Dados do solodo menu suspenso Levantamento topográficoVerificação do mapa Pesquisa.
2. Na janela Análise de verificação do mapa, clique em Novo relatório de verificação do mapa.
3. Insira um nome para a verificação do mapa, por exemplo LOT 1.
4. Clique em para Usar interface de linha de comando e siga os prompts na linha de comando.
5. Especifique um Ponto de Início (POB). Os gráficos interativos exibem o POB no desenho.
   Nota: Cores exibidas nos gráficos temporários são controladas pelas configurações de comando de Verificação do mapa.

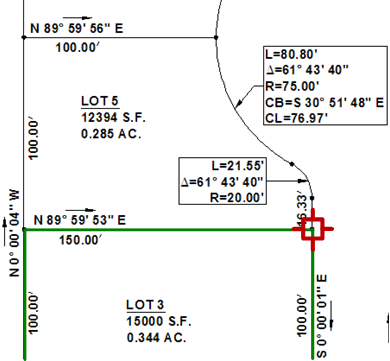

   A ilustração a seguir mostra o Ponto de Início:


6. Na linha de comando, você será solicitado a selecionar uma legenda. Após selecionar uma legenda, os gráficos interativos serão exibidos no desenho. Se você precisar efetuar uma alteração, na linha de comando você terá opções para fazer o seguinte:
   • Limpar: limpa o lado atual.
   • Novo: Inicia um novo relatório de verificação do mapa.
   • Girar: Muda a direção da curva para o sentido horário ou anti-horário.
   • Reverter: Muda a direção da linha ou curva.
   Nota: Se a verificação do mapa precisar de mais informações para efetuar o cálculo, um círculo vermelho será exibido no desenho e você será solicitado na linha de comando.

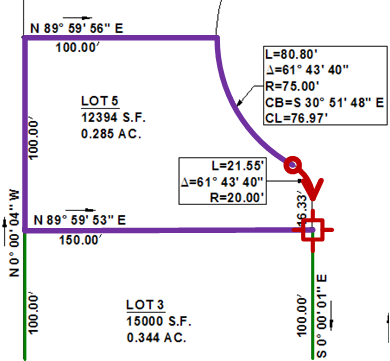

   A seguinte ilustração mostra como o comando Reverter pode ser utilizado para mudar a direção da linha da verificação do mapa:

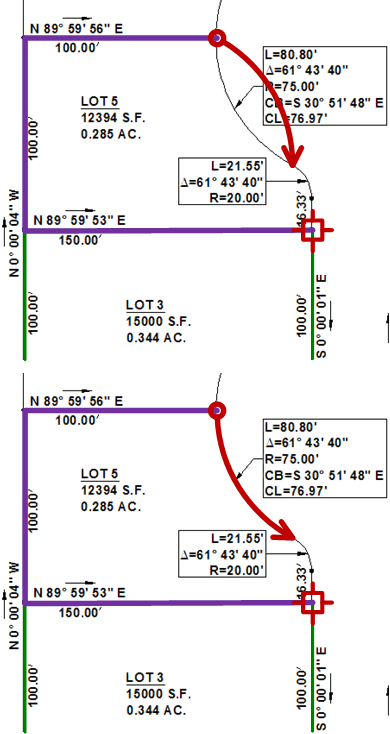

   A ilustração a seguir mostra um exemplo da utilização do comando Girar:


7. Continue a seguir os prompts da linha de comando selecionando legendas até você retornar ao Ponto de Início.

   A ilustração a seguir mostra a continuação da verificação do mapa em direção ao POB:


8. Clique em Nova verificação do mapa para adicionar uma nova verificação do mapa ao Relatório de verificação do mapa existente. Repita as Etapas 5 a 7.
9. Clique em Vista de saída para revisar o relatório de análise de verificação do mapa. Clique em para retornar à janela de entrada.
10. Opcionalmente, na Vista de entrada ou na Vista de saída, clique em Inserir Mtext para inserir tanto a verificação do mapa atual ou todas as verificações do mapa no desenho. Especifique um ponto de inserção no desenho e insira o Relatório de verificação do mapa.
