Guia Conteúdo (caixa de diálogo Criar travessão)

Use a guia Conteúdo para definir os tipos de AMV a serem criados para o travessão e outros parâmetros.

Catálogo de conteúdo

: Especifica o catálogo a ser usado para a criação de AMVs no travessão. Selecione uma opção na lista suspensa ou clique em para exibir a caixa de diálogo Catálogo de AMVs, na qual você pode carregar outro catálogo. Por padrão, esses arquivos são armazenados em C:\ProgramData\Autodesk\C3D 2022\ptb\Data\Railway Design Standards\Turnout\.
Se você estiver criando o travessão a partir de um AMV existente, esta seção aparecerá esmaecida e estará indisponível.

Conteúdo do AMV no alinhamento principal

Especifica o conteúdo do AMV para o primeiro alinhamento selecionado. Se você estiver criando o travessão a partir de um AMV existente, esta seção aparecerá esmaecida e estará indisponível.

Tipo de AMV

Especifica o tipo de AMV:

Simples
Equilátero

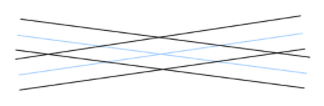

Intersecção

Filtro (tangente do ângulo)

Especifica o ângulo do AMV. Ângulos menores criam AMVs mais graduais.

Modelo

Especifica o modelo do AMV. Os modelos disponíveis no ângulo especificado no arquivo de catálogo de AMVs são mostrados na lista suspensa.

Direção/lado

Especifica a direção, para frente ou para trás, de acordo com o estaqueamento do alinhamento. Para ajustar a direção e o lado, use uma alça após o AMV ser criado. Para obter mais informações, consulte Para editar AMVs ferroviários usando alças.

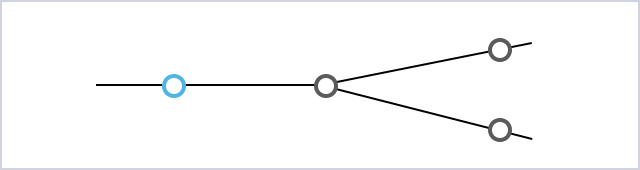

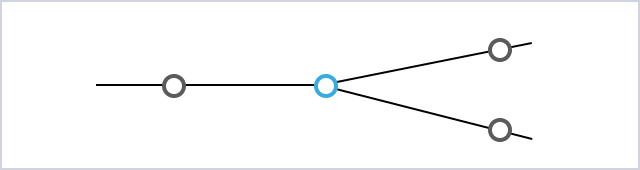

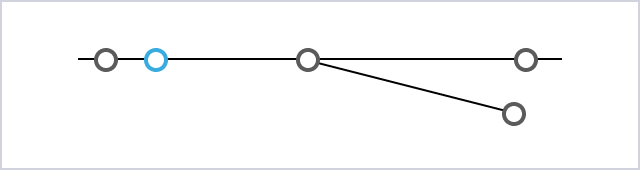

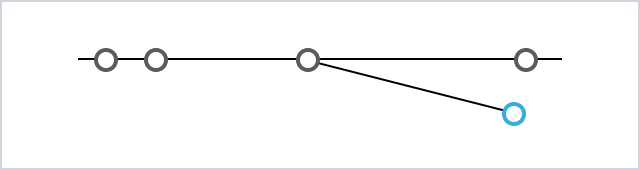

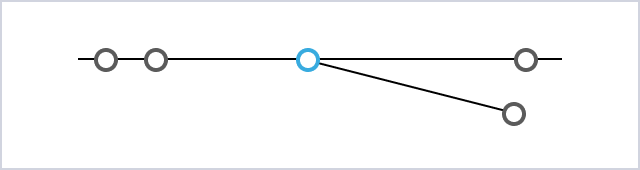

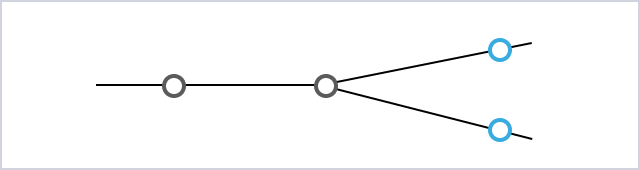

Inserir ponto
