Use esta guia para fazer ajustes em tubulações que estão conectadas a uma única estrutura. Esta guia também lista as bacias de contribuição que fazem referência à estrutura.
A guia Conexões permite que você visualize e edite rapidamente as propriedades que são importantes para tubulações conectadas a estruturas. Por exemplo, é possível utilizar essa guia para editar as seguintes propriedades em tubos conectados à estrutura selecionada:
- diâmetro interno
- largura interna
- elevação invertida
- elevação da linha de centro
- elevação de coroa
Você pode utilizar essa guia para executar rapidamente diversas edições em tubulações que estão conectadas a uma estrutura. Você pode alinhar as elevações em várias tubulações conectadas à estrutura para inverter, coroar ou a linha de centro elevação de uma tubulação selecionada.
As informações a seguir descrevem as propriedades exibidas na guia Conexões.
Tubos conectados
- Nome
-
Exibe o nome da estrutura e cada tubulação conectada a ela. Somente leitura).
- Status
-
Exibe o status atual de cada tubulação conectada à estrutura. Somente leitura).
- Descrição
-
Exibe a descrição de cada tubulação conectada à estrutura. Somente leitura).
- Diâmetro interno
-
Especifica o diâmetro interno para tubulações circulares. Possível editar.
- Largura interna
-
Especifica a largura interna para tubulações não circulares (retangulares). Possível editar.
- Altura interna
-
Especifica a altura interna para tubulações não circulares (retangulares). Possível editar.
- Elevação invertida
-
Especifica a elevação invertida da tubulação. Possível editar.
- Elevação da linha de centro
-
Especifica a elevação de linha de centro da tubulação. Possível editar.
- Elevação da coroa
-
Especifica a elevação da coroa da tubulação. Possível editar.
- Inclinação
-
Especifica a inclinação da tubulação fora da estrutura. Somente leitura).
- Entrada/Saída
-
Exibe a direção do fluxo da tubulação, indicando se o tubo flui para dentro ou para fora da estrutura. Somente leitura).
- Da estrutura
-
Exibe o nome da estrutura na outra extremidade da tubulação. Somente leitura).

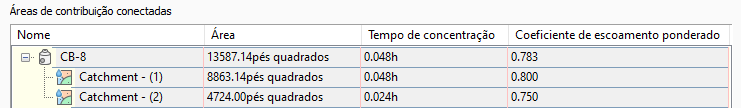

Áreas de contribuição conectadas
Exibe as áreas de contribuição conectadas à estrutura.
Se não houver áreas de contribuição conectadas à estrutura, você poderá inserir os valores diretamente nos campos Área, Tempo de concentração e Coeficiente de escoamento ponderado.
- Nome
-
Exibe o nome da estrutura atual e todas as áreas de contribuição conectadas a ela.
- Área
-
Exibe a área de cada área de contribuição e a área total das áreas de contribuição conectadas.
- Tempo de concentração
-
Exibe o tempo de concentração de cada área de contribuição e o tempo de concentração mais longo referente a todas as áreas de contribuição conectadas.
- Coeficiente de escoamento ponderado
-
Exibe o coeficiente de escoamento de cada área de contribuição e o coeficiente de escoamento ponderado de todas as áreas de contribuição conectadas.
