Caixa de diálogo Calculadora de curva

Utilize esta caixa de diálogo para calcular parâmetros da curva da a partir dos dados de entrada.

Nota: Para alterar as unidades utilizadas na caixa de diálogo da Calculadora de curva, use a guia Configurações de ambiente da caixa de diálogo Configurações de desenho. Em Ângulo, altere o valor do Formato para a unidade que deseja utilizar. Para obter mais informações, consulte Para especificar configurações de ambiente.

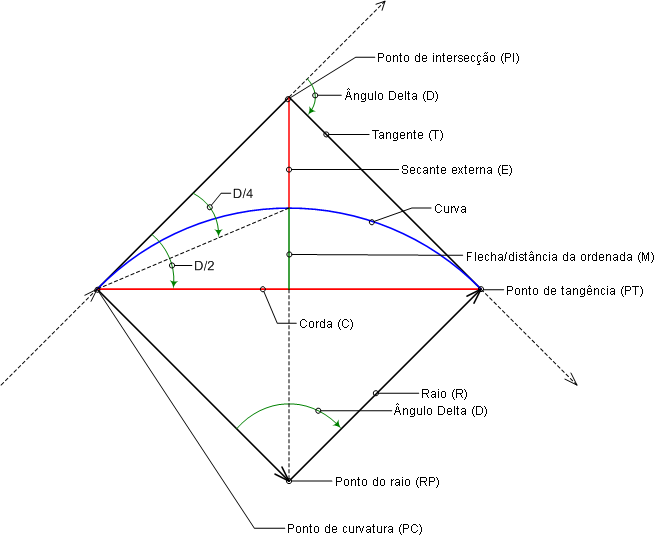

A ilustração a seguir mostra os parâmetros de curva usados pelo Autodesk Civil 3D

Grau de definição de curvatura

Especifica se o grau de curvatura será baseado no arco ou na corda.

• Definição da corda: especifica que o grau de curvatura é determinado pela corda. Use esta opção se a curva for uma curva de ferrovia. Para uma curva de ferrovia, o grau de curvatura é o ângulo no centro de uma curva circular subtendida por uma corda de 100 unidades.
• Definição de arco: especifica que o grau de curvatura é determinado pelo arco. Use esta opção se a curva for uma curva de rodovia. Para uma curva de rodovia, o grau da curva é o ângulo central subtendido por um arco circular de 100 unidades.

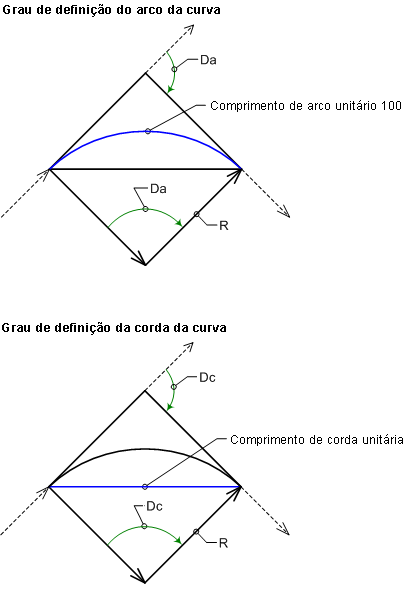

A ilustração a seguir mostra o grau de definição de curva para arcos e cordas.

Propriedade fixa

Especifica qual propriedade manter como fixa ao executar os cálculos.

• Raio: especifica que o raio será fixo.
• Ângulo delta: Especifica que o ângulo delta será fixo.

Grau de curvatura

Especifica o grau de curvatura.

Ângulo delta

Especifica o ângulo delta da curva. Esta opção não será ajustável se o Ângulo delta for especificado como Propriedade fixa.

Raio

Especifica o raio da curva. Esta opção não será ajustável se o Raio for especificado como Propriedade fixa.

Distância da tangente

Especifica o comprimento da tangente da curva.

Distância do arco

Especifica o comprimento do arco da curva.

Distância da corda

Especifica o comprimento da corda da curva.

Distância externa

Especifica o comprimento da secante externa da curva.

Distância ordenada

Especifica a o comprimento da distância ordenada da curva.

Envia o valor atual para a linha de comando.

Seleciona opcionalmente um arco no desenho e exibe seus valores na calculadora. Nenhuma edição que fizer depois na calculadora será atualizada no desenho.
