A funcionalidade de alinhamento conectado foi aprimorada para processar melhor as geometrias complexas de rampas e trevos rodoviários.
- Foram feitos os seguintes aprimoramentos na funcionalidade de alinhamento conectado:

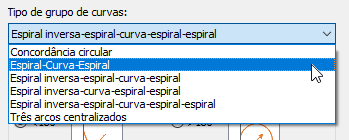

- Foram adicionadas várias novas combinações de grupos de curvas de alinhamento, combinações de suporte de espirais, curvas e espirais inversas.

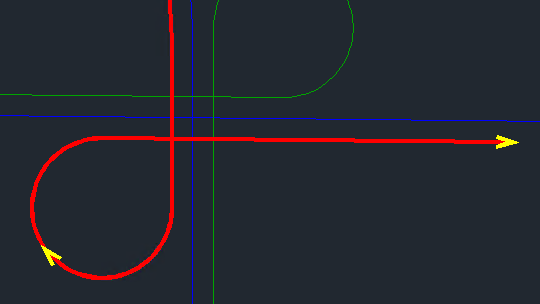

- Agora, é possível criar curvas com mais de 180 graus.
- Agora, alinhamentos conectados podem ser criados em deslocamentos de alinhamentos principais para oferecer suporte a cenários de rampas de saída e pistas de entroncamento.
- Foi incluída uma opção de visualização que permite que você visualize a solução no desenho antes de criar o alinhamento conectado.
- Se não conseguir encontrar uma solução com os parâmetros que inserir, você poderá criar um alinhamento conectado de ajuste automático.
Para obter mais informações, consulte Para criar alinhamentos conectados.
- Foram adicionadas várias novas combinações de grupos de curvas de alinhamento, combinações de suporte de espirais, curvas e espirais inversas.
- Os seguintes novos tipos de grupo de curvas são disponibilizados quando você cria alinhamentos com a barra de ferramentas de layout de alinhamento:
- Espiral inversa-curva-espiral-espiral livre (da entidade, curva final)
- Espiral inversa-espiral-curva-espiral livre (da curva, entidade final)
- Espiral inversa-espiral-curva-espiral-espiral livre (entre duas curvas)
Para obter mais informações, consulte Para adicionar a alinhamentos complexos grupos de curvas de espiral inversa livre.
- Foi adicionado um novo comando denominado Converter em fixo que converte alinhamentos com grupos de curvas em geometria fixa. Use esse comando em alinhamentos com grupos de curvas para poder editá-los em versões anteriores do aplicativo. Para obter mais informações, consulte Para converter grupos de curvas de alinhamento em entidades fixas.
