Novidades dos fluxos de trabalho de corredor

Saiba mais sobre os aprimoramentos nos fluxos de trabalho do corredor do Civil 3D.

Novidades da versão 2022.2

A definição de alvos de corredores foi aprimorada:
- Foi adicionada a opção Definir tudo para que o usuário possa definir todos os alvos de superfície de uma só vez.
- A interface do usuário de alvos de superfície foi alterada para permitir que o usuário selecione uma superfície usando uma lista suspensa em vez de um botão de opção.
- Agora é possível definir dinamicamente uma camada como alvo (para que o corredor seja atualizado se novos objetos forem adicionados a uma camada de destino). Se uma camada inteira for selecionada como alvo, novos objetos poderão ser adicionados a essa camada posteriormente. Esses objetos serão adicionados dinamicamente como alvos.
  Para atualizar o corredor depois que os objetos da camada forem alterados ou adicionados, use um dos seguintes fluxos de trabalho:
  - É necessário que a caixa de diálogo Mapeamento de alvo do corredor esteja aberta quando a camada for alterada, ou você deve reabri-la após a alteração da camada.
  - Como alternativa, você pode executar o comando ForceUpdateCorridor ou o comando ForceUpdateAllCorridors para forçar a reconstrução do corredor e a aplicação das alterações.
  - Se outros aspectos do corredor estiverem desatualizados e isso resultar na exibição do sinal desatualizado no nome do corredor na árvore Prospector, o comando Reconstruir também aplicará as alterações da camada dinâmica.
    Nota: O comando Reconstruir nem sempre funciona como esperado, mesmo que um corredor esteja desatualizado e o sinal desatualizado seja exibido. O comando Reconstruir só funciona quando o corredor fica desatualizado devido às alterações feitas na mesma região ou na mesma linha base.
  Para obter mais informações, consulte a caixa de diálogo Mapeamento de alvo.
- Maior eficiência ao usar filtros na caixa de diálogo Mapeamento de alvo.
  - Agora é possível usar um asterisco ao pesquisar palavras-chave nos filtros.
  - Foi adicionada ao filtro uma opção denominada "Selecionar todos os resultados da pesquisa", que permite selecionar automaticamente os resultados da pesquisa por palavra-chave nos filtros.
  - Foi adicionada ao filtro uma opção denominada "Adicionar seleção atual ao filtro", que permite garantir que a seleção existente não seja desmarcada durante a pesquisa por palavra-chave.
- A dica de ferramenta exibida quando há vários alvos foi aprimorada para exibir dez alvos definidos. Se todos os objetos da camada forem selecionados, a camada será exibida como um único objeto na dica de ferramenta, e a dica de ferramenta não exibirá os objetos um a um na camada.
Agora, os corredores com linhas de recurso como linhas base respeitam as localizações da região de bloqueio de geometria se a geometria 0+0 (a montante) for editada, o que altera o estaqueamento. Para obter mais informações sobre o bloqueio de geometria, consulte a guia Parâmetros (caixa de diálogo Propriedades do corredor).
O tipo de limite do corredor denominado Extensões do corredor como Limite externo foi atualizado para respeitar as folgas entre regiões do corredor. A ilustração a seguir mostra o limite em torno de três regiões que têm intervalos entre elas.

Para obter mais informações sobre este tipo de limite, consulte a guia Limites (caixa de diálogo Propriedades do corredor).

Novidades da versão 2022.1

Agora é possível aplicar um template a corredores novos ou existentes. Um template de corredor é um arquivo DWT ou DWG que contém um ou mais corredores cujas propriedades você deseja aplicar a outros corredores novos ou existentes.
Você pode selecionar que corredor do template deseja usar, bem como que superfícies, limites e padrões de taludes deseja aplicar.
- Ao criar um novo corredor, especifique na caixa de diálogo Criar corredor o template a ser aplicado.
- Para aplicar um template a um corredor existente, use o novo comando Aplicar template de corredor. Para obter mais informações, consulte Para aplicar um template a um corredor.
A definição de alvos de corredores foi aprimorada:

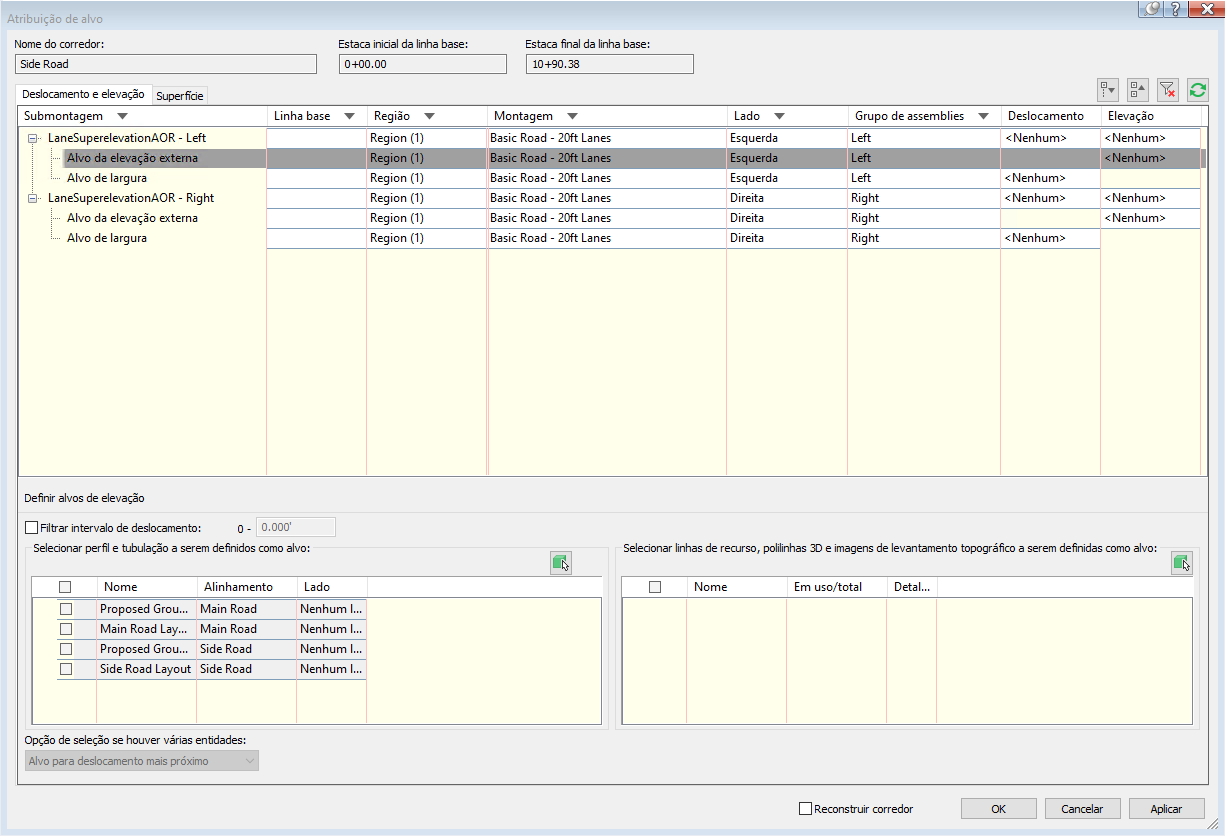

- A caixa de diálogo Mapeamento de alvo de corredor foi aprimorada. Agora, quando você clica em uma célula que requer um alvo, a parte inferior da caixa de diálogo exibe os controles necessários para a especificação do alvo.
- A caixa de diálogo Mapeamento de alvo do corredor não tem modelo restrito; portanto, você pode mantê-la aberta enquanto faz outro trabalho. Você pode fixar a caixa de diálogo para que ela permaneça expandida ou pode desafixá-la para que somente o título seja exibido quando você mover o cursor para fora dela.
- Durante a definição de alvos do corredor, objetos são realçados no desenho.
  - Esse realce deve ser usado com a caixa de diálogo sem restrição de modelo para identificar o que está sendo definido como alvo do corredor.
  - Quando você seleciona uma linha de submontagem na caixa de diálogo Mapeamento de alvo, a submontagem é realçada em azul na montagem principal do desenho e dos corredores que a estão usando.
  - Quando você seleciona uma linha de submontagem na caixa de diálogo Mapeamento de alvo, os objetos adicionados como alvos são realçados em amarelo.
  - Os objetos que podem ser definidos como alvo são realçados em azul-claro quando são selecionados no controle de lista.
- Agora é possível filtrar submontagens na caixa de diálogo Mapeamento de alvo. Clique no cabeçalho de uma coluna para exibir uma caixa de pesquisa e caixas de seleção que podem ser usadas para a especificação de critérios de filtro.
- Agora é possível especificar um intervalo para exibir os objetos que podem ser definidos como alvo.

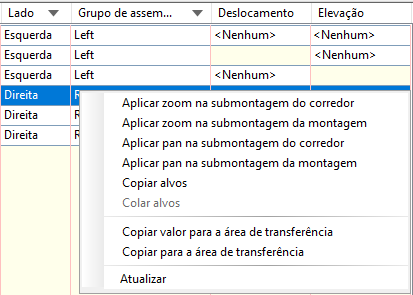

- Você pode usar os comandos do menu de contexto para copiar alvos de uma submontagem e colá-los em outras submontagens, e para aplicar zoom e pan em submontagens.
- Também é possível copiar o alvo de um parâmetro de deslocamento e colá-lo em um ou mais parâmetros de elevação, bem como copiar o alvo de um parâmetro de elevação e colá-lo em um ou mais parâmetros de deslocamento.
- Agora você pode personalizar a exibição de colunas ocultando-as e mostrando-as.
A correspondência de parâmetros de corredor foi aprimorada:
- Agora é possível fazer a correspondência de parâmetros entre corredores diferentes. Anteriormente, o comando Fazer correspondência de parâmetros só fazia a correspondência de parâmetros entre regiões do mesmo corredor.
- Agora você pode executar o comando Corresponder parâmetros usando os menus contextuais do desenho e da árvore Prospector.
- Agora você pode selecionar a região de destino em uma lista.
- Agora você pode escolher de que tipo de alvo deseja fazer correspondência. É possível selecionar alvos de superfície, alvos de largura ou deslocamento, e alvos de inclinação ou elevação. Anteriormente, não era possível selecionar o tipo de alvo.
Para obter mais informações, consulte Para corresponder os parâmetros da região do corredor.
A reconstrução de corredores foi aprimorada:
- O comando RebuildAll de corredores foi aprimorado para reconstruir corredores em ordem com base nas relações de dependência deles.
- Agora o ícone de "desatualizado" é mostrado na coleção superior de Prospector para que você possa ver claramente quando um corredor precisa ser reconstruído sem precisar expandir a coleção Corredores.
- Agora há menos notificações inesperadas sobre corredores desatualizados causadas por alterações de linhas base horizontais e superfícies de corredor.
- A regeneração inesperada de corredores foi reduzida; por exemplo, quando você altera o objeto alvo na caixa de diálogo Propriedades do corredor e quando clica no botão OK na caixa de diálogo Propriedades do corredor ou Propriedades do alinhamento sem fazer alterações.
- As superfícies de corredor não serão mais reconstruídas se a definição da superfície de corredor não for alterada.
No Subassembly Composer, agora é possível reorganizar (arrastando e soltando) a ordem dos parâmetros de entrada/saída e dos parâmetros-alvo da submontagem. Clique no nome do parâmetro e arraste-o para cima ou para baixo na ordem dos parâmetros. Para obter mais informações, consulte Guia Parâmetros de entrada/saída e Guia Parâmetros-alvo.
