Conheça os aprimoramentos feitos nas redes pressurizadas.
Novidades da versão 2022.2
O Civil 3D 2022.2 inclui alguns aprimoramentos solicitados pelos clientes para redes de pressão.
- Os seguintes aprimoramentos foram feitos no processo de edição de redes pressurizadas no gráfico do perfil longitudinal:
- Quando o estilo de deslocamento do perfil de um trecho de tubulação era definido como Comprimento do corte, o número de PIVs do perfil de trecho de tubulação era reduzido para que os PIVs fossem inseridos apenas em comprimentos de corte e cotovelos.

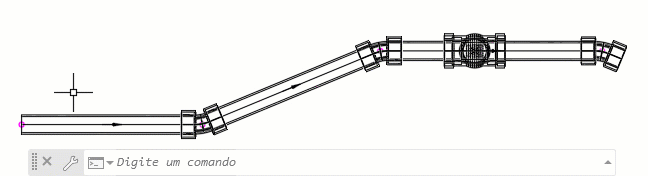

- Agora, ao editar o trecho de tubulação, é possível quebrar a tubulação pressurizada em um ponto de PIV no gráfico do perfil longitudinal caso o Estilo de deslocamento do perfil de trecho de tubulação esteja definido como Comprimento do corte.

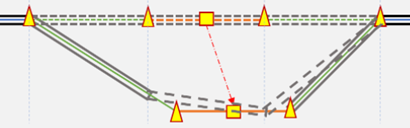

Comportamento anterior de edição com alças no gráfico do perfil longitudinal Novo comportamento de edição com alças no gráfico do perfil longitudinal
Arrastar a alça faz com que a tubulação seja desenhada onde as linhas tracejadas estão.

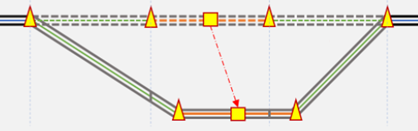

Arrastar a alça faz com que a tubulação seja desenhada como mostrado acima.
- Agora é possível definir o comprimento de corte de tubulações pressurizadas que não têm um comprimento de corte padrão. Para obter mais informações, consulte Editar configurações de recurso - caixa de diálogo Rede pressurizada.
- Agora é possível seguir perfis diferentes em um trecho de tubulação. Esse recurso está disponível na guia Substituições da caixa de diálogo Configurações do perfil do trecho de tubulação, na coluna Perfil de referência, e substitui a coluna Dinâmico. Você pode usar esse recurso para criar um intervalo de estacas que siga um perfil de layout. Para obter mais informações, consulte Caixa de diálogo Configurações do perfil do trecho de tubulação.

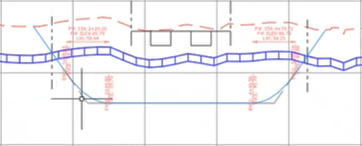

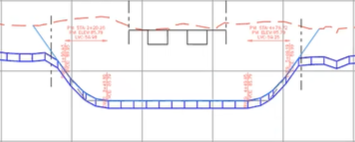

Antes de seguir o perfil de referência Após seguir o perfil de referência no intervalo de substituições
- Foi adicionada à lista suspensa de peças pressurizadas a opção "Pesquisar por palavra-chave" para indicar que a lista é pesquisável.
- Agora é possível exibir em uma legenda do gráfico do perfil longitudinal as informações do conjunto de propriedades adicionadas a uma rede pressurizada ou a uma rede de gravidade na vista da planta.
- O texto do aviso relativo a geometrias incompatíveis em trechos de tubulação foi atualizado.
- Foi adicionado o comando Vincular trecho de tubulação novamente para revincular peças de rede de pressão ao seu alinhamento de trecho de tubulação subjacente se elas se desanexarem de seus alinhamentos subjacentes quando elas forem editadas. Para obter mais informações, consulte Para revincular redes de pressão aos seus caminhos.
- Foi adicionada uma opção da faixa de opções para acessar o comando Regenerar sólido de pressão para regenerar sólidos 3D ausentes para acessórios e equipamentos. Use este comando se as peças de tubulação parecem estar faltando na vista da planta ou no gráfico do perfil longitudinal. Para obter mais informações, consulte Para regenerar sólidos da rede de pressão.
- Agora, as localizações de sobreposição do perfil do trecho de tubulação estão bloqueadas na geometria; portanto, se o estaqueamento anterior (0+0) for alterado, as sobreposições permanecerão com a geometria aplicável, e o estaqueamento será atualizado para as sobreposições.
Novidades da versão 2022.1
- Aprimoramentos de acessórios
- Adicione peças de conexão única, como coberturas, ao final de um trecho de tubulação.
- Adicione redutores e cotovelos ao final de um trecho de tubulação e continue o layout do trecho de tubulação com o tamanho de tubulação correto.
- Adicione acessórios com várias conexões (como junções, tubos em T e cruzetas) ao final do trecho de tubulação e continue o layout do trecho de tubulação com o tamanho de tubulação correto.
- Rotacione, inverta e deslize acessórios quando necessário.
- Adicione um cotovelo do tamanho certo no ponto PI da rede pressurizada.
Para obter mais informações sobre como inserir e modificar acessórios, consulte Para adicionar acessórios a uma rede pressurizada.
- Aprimoramentos de equipamentos
- Adicione equipamentos ao final de um trecho de tubulação e continue o layout do trecho de tubulação com o tamanho de tubulação correto.
- Inverta e deslize equipamentos quando necessário.
Para obter mais informações sobre como inserir e modificar equipamentos, consulte Para adicionar equipamentos a uma rede pressuriza.
- Aprimoramentos de trechos de tubulação
- Exclua tubulações do final de um trecho sem modificar a tubulação. Todos os acessórios e equipamentos anexados à tubulação excluída e não conectados ao trecho de tubulação também serão removidos.

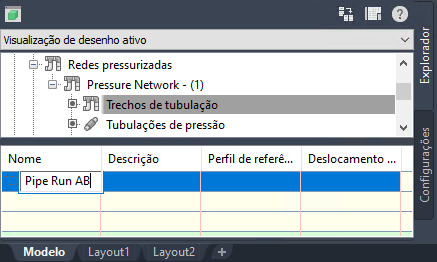

- Agora é possível renomear os trechos de tubulação contidos na lista de trechos de tubulação da guia Prospector.
- Exclua tubulações do final de um trecho sem modificar a tubulação. Todos os acessórios e equipamentos anexados à tubulação excluída e não conectados ao trecho de tubulação também serão removidos.
- Agora é possível visualizar o GUID do catálogo na lista de peças da rede pressurizada.
Novidades da versão 2022
- Agora, a cor e o diâmetro da bússola podem ser especificados nas opções da faixa de opções durante a definição do layout de uma rede pressurizada com base no caminho.
- A guia da faixa de opções Layout do perfil de redes pressurizadas com base no caminho foi atualizada para ser mais consistente com a faixa de opções Layout de planta.
- Agora, é possível criar legendas de expansão de redes pressurizadas em vistas de planta e gráficos do perfil longitudinal.
- Agora, é possível remover PVIs de intervalos de estacas substituídos de redes pressurizadas em gráficos do perfil longitudinal definidos como estáticos (não dinâmicos). Quando marcada, a caixa de seleção Limpar PVIs, localizada na caixa de diálogo Configurações do perfil do trecho de tubulação, remove PVIs de intervalos de estacas substituídos. Para visualizar as alterações feitas no desenho, use o botão Aplicar.
- Foi adicionado um comando denominado RegenPressureSolid, que permite regenerar sólidos 3D de peças de rede pressurizada.
