Novidades dos fluxos de trabalho de ferrovias

Saiba mais sobre as melhorias nos fluxos de trabalho ferroviários.

Novidades da versão 2022.2

• Catálogo dos EUA: foi fornecido um catálogo básico de AMV dos EUA.

  As abreviaturas usadas para pontos críticos no catálogo dos EUA são as seguintes:

  • Junta de trilho de encosto: SRJ
  • Ponto de interseção: PITO
  • Coice do jacaré no trilho principal: HF_Main
  • Coice do jacaré no trilho intermediário: HF_Diverted
  • Ponto de chave: PS
  • Salto do interruptor: HS
  • Salto da lâmina: HB
  • Ponta do coração do jacaré: ½" PF
  • Último dormente longo no trilho principal: LLT_Main
  • Último dormente longo no trilho intermediário: LLT_Diverted
  • Fim do AMV no trilho principal: ETO_Main
  • Fim do AMV no trilho intermediário: ETO_Diverted
• Script de conversão de catálogo dos EUA: um conjunto de scripts foi fornecido para a conversão de catálogo dos EUA. É possível converter um arquivo do Microsoft Excel de AMVs dos EUA em um catálogo dos EUA. Para obter mais informações, consulte Para converter dados em um catálogo de AMVs.
• Substituição do catálogo de AMVs: para aprimorar o fluxo de trabalho de gerenciamento de catálogos, agora um catálogo existente pode ser substituído por outro catálogo com o mesmo nome e unidade (como exibido no arquivo JSON).
  Nota: Os nomes de arquivo dos catálogos podem ser diferentes, mas o "nome" no arquivo JSON precisa ser o mesmo.

  As seguintes modificações de catálogo são compatíveis:

  • Adição e remoção de modelos
  • Modificação de parâmetros do modelo
  • Modificação de valores de parâmetro do modelo

  Para obter mais informações, consulte Para substituir um catálogo de AMVs.

• Legenda de informações de superelevação ferroviária: está disponível um novo tipo de legenda, Informações de superelevação ferroviária. É possível adicionar às legendas informações de alinhamento, superelevação ferroviária e perfil e podem inserir essas informações em qualquer estaca do alinhamento.

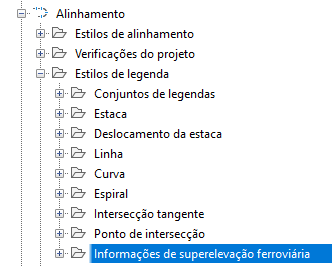

  Os estilos de legenda de informações de superelevação ferroviária estão disponíveis na coleção Estilos de legenda de alinhamento:



  Para obter mais informações, consulte Para legendar informações de superelevação ferroviária para um alinhamento dos trilhos.

  As informações de declive transversal e inclinação (perfil) também podem ser adicionadas aos estilos de legenda de deslocamento de estaca de alinhamento.

• Inserção do símbolo do bloco de AMV: agora, os símbolos de curva podem ser inseridos perpendicularmente aos alinhamentos principais selecionando Objeto como Referência de orientação ao configurar o estilo de legenda na caixa de diálogo Compositor de estilo de legenda.

Novidades da versão 2022.1

• Use os novos comandos para criar e editar AMVs ferroviários.
  • Crie AMVs (simples, equiláteros, cruzamentos, cruzamentos combinados e três vias) em um alinhamento de trilhos. Os AMVs incluem dormentes, triângulos teóricos e limites.


    Ao criar um AMV, selecione o lado, a direção e o ponto de inserção. Para obter mais informações, consulte Para criar um AMV.

  • Crie alinhamentos de trilho intermediário e mescle-os com alinhamentos existentes.


    Para obter mais informações, consulte Guia Alinhamento de trilho intermediário (caixa de diálogo Criar AMV) e Para conectar manualmente um AMV ferroviário ao respectivo alinhamento ou perfil mesclado.

  • Crie perfis para alinhamentos de trilho intermediário e mescle-os com perfis correspondentes. Para obter mais informações, consulte a Guia Perfil (caixa de diálogo Criar AMV) e Para conectar manualmente um AMV ferroviário ao respectivo alinhamento ou perfil mesclado.
  • Edite os modelos e os parâmetros de AMV na paleta Propriedades. Para obter mais informações, consulte Para modificar AMVs.
  • Ajuste a localização e a direção dos AMVs usando alças. Para obter mais informações, consulte Para editar AMVs ferroviários usando alças.
  • Atualize automaticamente os AMVs quando os alinhamentos e os perfis relevantes forem atualizados.
  • Crie legendas de AMVs ferroviários, incluindo o nome do ponto crítico e a dimensão do perfil. Para obter mais informações, consulte Para editar legendas de AMVs ferroviários.
  • Carregue vários catálogos de AMVs e salve-os no desenho. A ferramenta é fornecida juntamente com conteúdo de AMVs genérico e da SNCF. Para obter mais informações, consulte Para carregar e descarregar catálogos de AMVs.
• Use um novo comando para criar travessões.
  • Crie travessões entre dois alinhamentos de trilhos. Para obter mais informações, consulte Para criar um travessão ferroviário.

  • Crie travessões a partir de um AMV existente.
  • Ao criar um travessão, selecione o tipo de conexão.

    Para obter mais informações, consulte Guia Conteúdo (caixa de diálogo Criar travessão).

  • Ajuste a localização dos travessões usando alças. Para obter mais informações, consulte Para editar AMVs ferroviários usando alças.
