Os seguintes tipos de máquinas 5-eixos são suportados pelo FeatureCAM.
Máquinas mesa mesa
Horizontal com mesas empilhadas — Essas máquinas de fresamento horizontal rotacionam em torno do eixo Y e então em torno do eixo X. São também conhecidas como máquinas B sobre A.
Vertical com mesas empilhadas — Essas máquinas são fresas verticais que rotacionam em torno do eixo X e então em torno do eixo Y. Essas máquinas são também conhecidas como máquinas A sobre B.
Máquinas com cabeçotes inclináveis
O FeatureCAM suporta máquina de cabeçote inclinável com as seguintes habilidades:
Transformação de coordenada 3D — O controle precisa permitir programação de figuras 2.5D nos planos X e Y. Isso significa que as profundidades das figuras estão sempre nas direções Z ou -Z.
Offset de comprimento da ferramenta — O ponto de primeiro contato (ou ponto zero) da ferramenta precisa mover-se com a ferramenta rotacionada.
As arquiteturas de máquina suportadas são:
Mesa rotativa C e cabeçote inclinável B — Essas máquinas rotacionam em torno de Z e então o cabeçote rotaciona em torno do eixo Y.
Mesa rotativa C e cabeçote inclinável A — Essas máquinas rotacionam em torno de Z e o cabeçote rotaciona em torno de X.

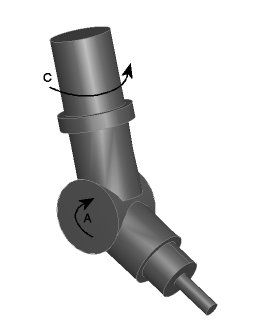

C rotativo com cabeçote A inclinável — Essas máquinas rotacionam em torno de Z com uma mesa e então o cabeçote é inclinado em torno do eixo X. São também conhecidas como cabeçotes gimbal.

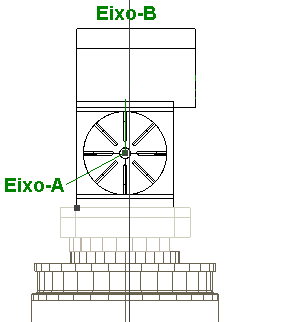

B rotativo e cabeçote A inclinável — Rotaciona em torno de Y utilizando uma mesa e então em X no cabeçote.
A rotativo e cabeçote B inclinável — Rotaciona em torno de X utilizando uma mesa e então em Y no cabeçote.

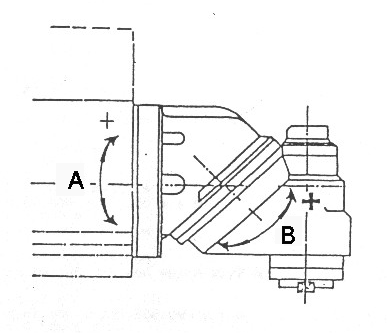

B rotativo e cabeçote A inclinável em 45 Graus — Rotaciona em torno de Y, e então rotaciona em torno de X com um cabeçote em ângulo de 45 graus. Esse cabeçote é também conhecido como cabeçote huron.

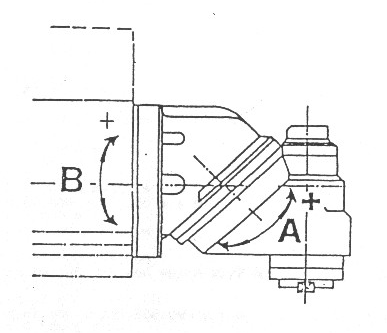

A rotativo e cabeçote B inclinável em 45 Graus — Rotaciona em torno de X, e então rotaciona em torno de Y com um cabeçote em ângulo de 45 graus. Também conhecido como cabeçote huron.
Consulte dimensões de máquina para parâmetros específicos de máquina.
