Insertos de ferramenta de torno cortam o material quando estão paralelos ao plano XZ do Setup. Você precisa projetar sua máquina de torno de forma que uma ferramenta de torno na posição 1 possa ser movida para o plano XZ. O FeatureCAM não rotaciona inicialmente a torre.

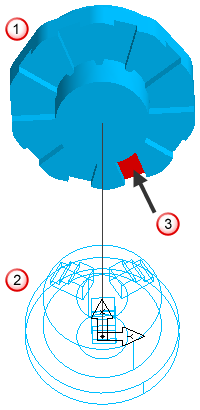

A imagem a seguir mostra uma torre modelada incorretamente. O sólido torre não pode ser movido de forma que a ferramenta na posição #1 possa cortar no plano XZ do mandril sem rotacionar a torre. Nessa situação, você deve rotacionar o sólido torre de forma que a ferramenta esteja no plano XZ do mandril.
|
|
|
Torre
Mandril

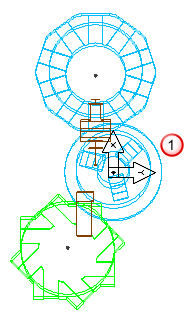

Posição da ferramenta #1O FeatureCAM assume que as ferramentas apontam na direção do centro do mandril. Se esse não for o caso com a máquina que você está modelando, o FeatureCAM irá precisar da flexibilidade de mover a torre de forma que a ferramenta aponte na direção do centro do mandril. No exemplo mostrado abaixo, as ferramentas são paralelas ao plano XZ, mas não se alinham com o centro do mandril. Nesse caso, você deve informar ao FeatureCAM que parte da sua máquina se move em Y, quando na realidade sua máquina não pode se mover no eixo Y. O FeatureCAM precisa mover as torres em Y de forma que as ferramentas possam ser movidas para o plano XZ do mandril.
|
|
|
Não é necessário ou desejável incluir os suportes de ferramenta no arquivo .md. No entanto, os blocos de ferramenta são parte da máquina de torno.
