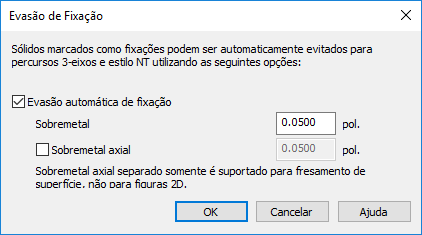

Para exibir a caixa de diálogo Evasão de Fixação, clique no botão Evasão de fixação na página Fresamento da caixa de diálogo Atributos de Usinagem.
Evasão automática de fixação — Selecione essa opção para automaticamente evitar sólidos marcados como fixação. Para marcar um sólido como fixação, clique com o botão direito no seu nome na Vista da Peça e selecione Usar Sólidos Como Fixação no menu de contexto.
Sobremetal — Insira a distância mínima que você deseja deixar em torno de fixações.
Sobremetal axial — Para configurar sobremetais axial e radial separados, selecione essa opção e insira a distância axial mínima (XY) que você deseja deixar em torno de fixações. Se você habilitar Sobremetal axial, o valor de Sobremetal é aplicado apenas à distância radial (Z).
Para figuras 2D, o Sobremetal axial é ignorado, e o Sobremetal é utilizado como sobremetal radial e axial.
Exemplo:

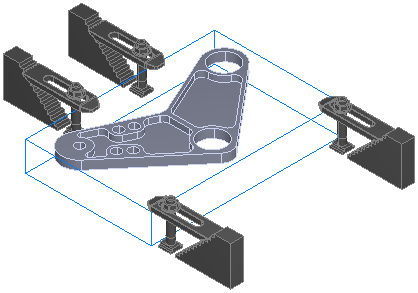

Esta peça exemplo de suporte é mantida em posição por quatro fixações:

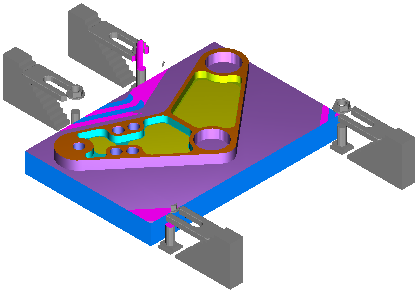

Com Evasão automática de fixação desabilitado, ocorre uma colisão com as fixações nas áreas em cor de rosa:
Aqui a fixação posterior é exibida em detalhe, a parte frontal da fixação foi removida pela usinagem:
Com Evasão automática de fixação habilitado, as fixações são evitadas:
Você pode observar os degraus de material deixados em torno das fixações:
