X paralelo — Selecione essa opção para cortar paralelamente ao eixo X.
Y paralelo — Selecione essa opção para cortar paralelamente ao eixo Y.

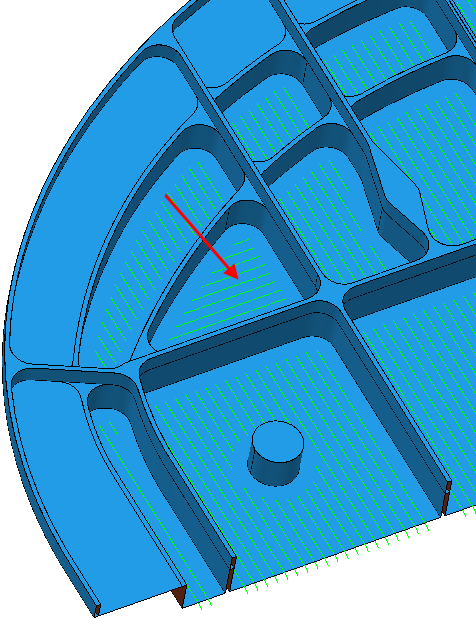

Automático — Selecione essa opção para deixar que o FeatureCAM determine o ângulo mais apropriado para cada região da figura.
Âng paralelo — Opcionalmente, insira um ângulo em graus. O percurso pode estar sob qualquer ângulo. O ângulo é medido em sentido anti-horário a partir do eixo X se X paralelo estiver selecionado ou em sentido anti-horário a partir do eixo Y se Y paralelo estiver selecionado.
Adicionar passo de reusinagem perpendicular — Selecione essa opção caso deseje adicionar um passo de reusinagem perpendicular. Por exemplo, essa configuração adiciona um passo Y paralelo a uma operação X paralelo. Para utilizar essa opção você também precisa especificar o Âng incl. acentuada.
Otimizar passo paralelo — Se você criar um percurso paralelo e selecionar Adicionar passo de reusinagem perpendicular, com um Âng incl. acentuada maior do que 0
, a opção Otimizar passo paralelo trima o passo paralelo de forma que não usine as áreas usinadas pelo passo perpendicular.
Âng incl. acentuada — Essa opção é utilizada com Adicionar passo de reusinagem perpendicular. O passo perpendicular é aplicado somente a regiões que excedam esse limite de inclinação.
Reusinagem — Clique nesse botão para exibir o diálogo Reusinagem.
Trimagem em colisão do suporte — Trima o percurso onde o suporte ou haste colide com uma superfície da peça, superfície de controle ou material não usinado. Quando selecionado, os atributos Folga de suporte e Folga da haste são exibidos na guia Fresamento para a operação.
Usinar material máx. — Utilize com Trimagem em colisão do suporte para usinar o bloco o mais próximo possível da peça sem causar uma colisão do suporte. Isso cria percursos mais suaves com menos retrações, o que melhora o acabamento de superfície e reduz o tempo de usinagem, mas pode causar aumento em cortes aéreos em algumas peças.
