Diálogo Config. de Modelo Usinado

Você pode utilizar o diálogo Config. de Modelo Usinado para editar as configurações que afetam como o modelo usinado é utilizado com a figura.

Para exibir o diálogo Config. de Modelo Usinado, clique em Opções de Modelo Usinado na guia Fresamento do diálogo de Propriedades da Figura de Fresamento.

Redesbaste de modelo usinado

Esses atributos se aplicam à operação de desbaste.

Expandir área por — Insira um valor para expandir áreas de resíduo pela distância especificada (medida ao longo da superfície). Um valor negativo reduz o tamanho de áreas de resíduo.

Detectar material + espesso que — Insira um valor limiar. O FeatureCAM ignora material de resíduo que seja mais fino que o limiar especificado.

Compr. gap mín — Insira o comprimento do gap, que controla fragmentação substituindo gaps menores que essa distância por um segmento de percurso. Um valor grande reduz fragmentação, mas aumenta o comprimento do percurso que não corta material. Um valor pequeno produz percursos mais curtos, mas aumenta o número de subidas do percurso.

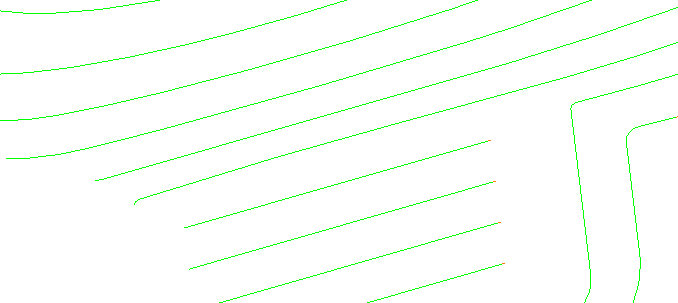

• Um Compr. gap mín de 0:

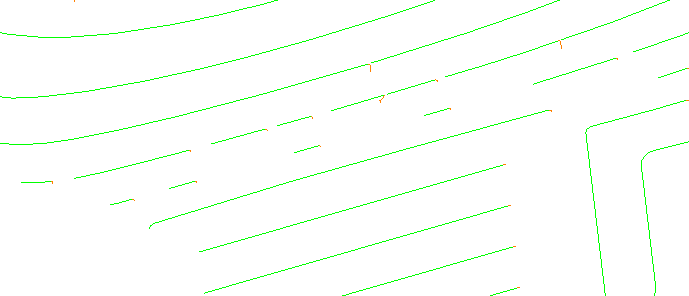

• Um Compr. gap mín com o valor padrão:



Acesso ao modelo usinado para acabamento

Esses atributos se aplicam à operação de acabamento. Reduzem desgaste da ferramenta, melhoram acabamento de superfície, e evitam engrenamento excessivo da ferramenta no material.

Usinar apenas mat. restante — Selecione essa opção para limitar os percursos a áreas onde uma quantidade mínima de material está sendo removida do modelo usinado.

Detectar material + espesso que — Insira um valor limiar. O FeatureCAM ignora material de resíduo que seja mais fino que o limiar especificado.

Compr. mín removido — Insira um valor limiar. O FeatureCAM ignora porções de percurso menores que esse valor.

Usar profund. corte — Selecione essa opção para limitar a profundidade de corte para o valor inserido.
