Sobre modos de simulação

Utilize guia Início > Simulação > menu Modo Sim para selecionar o modo de simulação.

Os seguintes modos de simulação estão disponíveis:

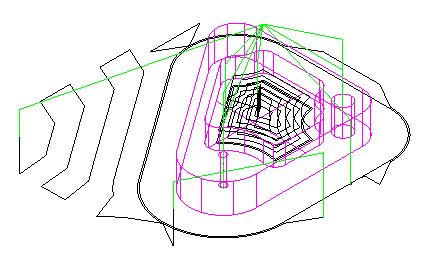

Linha de Centro

Linhas representando o centro da ponta da ferramenta são desenhadas. Esse método de simulação é geralmente o mais rápido.

As cores padrão são:

	Movimentos rápidos (G0)
	Linhas e arcos de percurso (G1, G2, G3)
	Movimentos de indexação
	Percursos programa linha da peça
	Rampas e aproximações

2D

Para torneamento, esse estilo mostra uma seção transversal da peça. Para fresamento, este estilo mostra uma vista plana (de topo) da peça, com cada ferramenta sendo mostrada numa cor diferente.

3D

Esse estilo mostra uma renderização sombreada tridimensional do bloco inicial e simula remoção de material em 3D. Você pode opcionalmente exibir o suporte. Qualquer invasão causada por interferência do suporte ou pela ferramenta tocando a peça durante um movimento rápido é exibida em rosa. Para simulação de torneamento, uma vista em corte 3/4 está opcionalmente disponível para visualizar cortes DI.

Corte Rápido 3D

Exibe uma simulação rápida de um trabalho de fresamento 3-eixos. Você também pode utilizar com fresamento 2.5-eixos, mas funciona melhor para fresamento 3-eixos.

Em modo Corte Rápido, a ferramenta não é animada, e os resultados da simulação são exibidos diretamente. Para a maioria das peças, a simulação leva apenas alguns segundos para ser concluída.

Você não pode utilizar simulação Corte Rápido para peças de torneamento, peças indexadas, ou peças 5-eixos. Contra-saídas não são suportadas, e a simulação não detecta comprimento de fresa insuficiente ou invasões de suporte.

Se você tiver especificado um ponto de quebra, o resultado da simulação é executado até o ponto de quebra. Se você não tiver especificado um ponto de quebra, então o programa NC inteiro é simulado. A barra deslizante da barra de ferramentas de simulação também afeta a exibição. Se a barra deslizante estiver completamente à direita, somente o resultado final da simulação é exibido. Posicione a barra deslizante mais à esquerda para visualizar resultados intermediários.

Dica: Você pode utilizar Corte Rápido para avançar para um ponto e então utilizar Simulação 3D para visualizar uma parte da simulação em maiores detalhes. Você pode alterar o modo de simulação enquanto a simulação estiver em pausa.

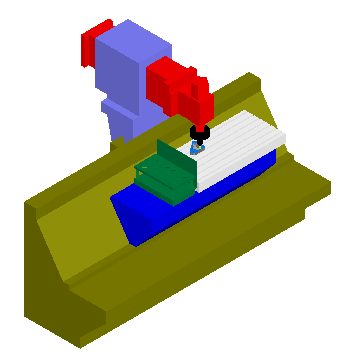

Simulação de máquina

Exibe o movimento da máquina ferramenta inteira.
