A figura de Torno aplica desbaste, semi-acabamento e acabamento a uma curva de diâmetro externo.
Dicas de manufatura para figuras de Torno
Recomendamos que você selecione a opção Verif. Ctr-saída para figuras de torneamento ou broqueamento. Esse atributo utiliza a geometria do inserto para evitar invasão.
Auto bolear arcos

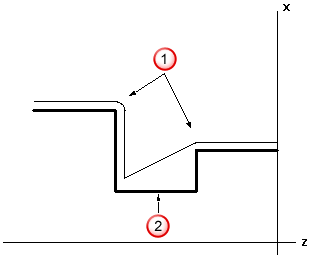

Áreas de contra-saída
Se a figura não foi cortada por inteiro, pode ser porque a figura não pôde ser inteiramente cortada com a ferramenta selecionada. O FeatureCAM verifica o percurso para garantir que a ferramenta possa cortar o caminho especificado sem colidir com a peça.
Caso um conflito seja encontrado, o sistema altera automaticamente o percurso de forma que um caminho seguro seja mantido. Uma mensagem é exibida avisando ao usuário que o caminho foi alterado.
Restrições a figuras de torneamento
- A curva não pode cruzar o eixo X.
- Para desbaste de Face e desbaste Posterior, a curva precisa cruzar o topo do bloco ou o diâmetro máximo precisa ser configurado para o X máximo da curva
