Quando Comp RPF está inativo, o ângulo de entrada da peça é controlado pelo atributo Âng entrada.
Ângulo de engate
Insira o ângulo de aproximação para a ferramenta, medido distante da peça. Um ângulo de 0 aproxima ao longo do percurso. Um ângulo de 90 aproxima perpendicular ao percurso. Se o início de uma linha de varredura começa com um ressalto, um valor de 90 é utilizado automaticamente para essa linha de varredura. Os únicos valores válidos são 0 ou 90 graus.

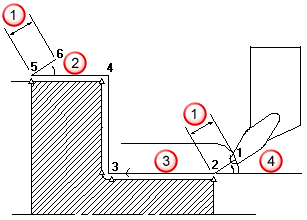

O Âng. engate e o Âng. retrocesso são especificados a partir do caminho (ou extensão do caminho), com relação ao lado do caminho em que a ferramenta se encontra, e à direção em que a ferramenta se move. Na ilustração abaixo, Ponto 1 é o ponto de engate calculado e Ponto 6 é o ponto de retrocesso calculado.
Folga
Ângulo de retrocesso
Zona de folga
Ângulo de engate
