Guia Dimensões (Chanfro 3D)

Você pode utilizar a guia Dimensões do diálogo Propriedades de Chanfro para modificar as dimensões de uma figura de chanfro.

Utilize uma figura de chanfro 3D para criar chanfros a partir de curvas que não estão posicionadas no plano XY, ou a partir de curvas não-planares.

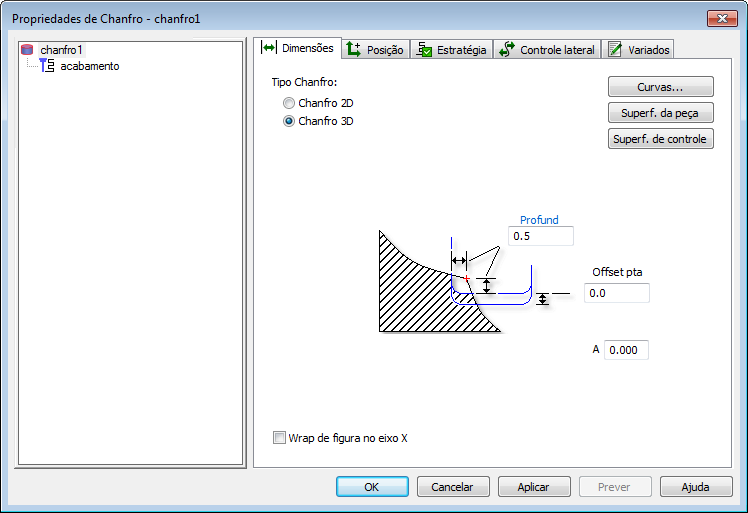

Insira a Profundidade do chanfro 3D, que é um offset horizontal e vertical (negativo) da ferramenta a partir do ponto de contato na curva de entrada (o padrão é 0.020" ou 0.5 mm).

Opcionalmente, insira um Offset pta, que é um offset de ferramenta adicional vertical negativo. O padrão é 0.0.

Nota: O offset horizontal é compensado de forma a permanecer uma dimensão constante (a dimensão de Profundidade).

Os botões Superf. da peça e Superf. de controle funcionam da mesma maneira que para uma figura de fresamento de superfície 3D, mas são opcionais para chanfros 3D.

Superfícies da peça

Utilize esse diálogo para selecionar superfícies a serem verificadas quanto a invasão na sua figura de peça 3D.

1. Selecione a(s) superfície(s) na lista ou clique no botão Selecionar superfície e selecione uma superfície com o mouse. Para selecionar superfícies adicionais, clique no botão Selecionar superfícies novamente antes de selecionar cada superfície adicional.
2. Clique OK para voltar ao diálogo Propriedades da Figura.
3. Clique em OK e Aplicar para aplicar sua seleção de superfície à figura e voltar ao diálogo Propriedades da Figura.

Superfícies de controle

Superfícies de controle são superfícies que denotam áreas que não são removidas. Utilize esse diálogo para selecionar superfícies que você deseja utilizar para limitar a usinagem numa figura 3D.

1. Selecione as superfícies na caixa de listagem ou clique em Selecionar e selecione uma superfície com o mouse. Para selecionar superfícies adicionais, clique em Selecionar novamente antes de selecionar cada superfície adicional.
2. Clique OK para voltar ao diálogo Propriedades da Figura.
3. Clique em OK e Aplicar para aplicar sua seleção de superfície à figura e voltar ao diálogo Propriedades da Figura.

Se você selecionar quaisquer Superfícies da peça, elas poderão ser cortadas para a profundidade do chanfro (em outras palavras, o sobremetal é igual a -Profundidade).

Se você selecionar quaisquer Superfícies de controle, existe um atributo Sobremetal de verificação na guia Fresamento (o padrão é 0).
