Percursos Vortex podem se aproximar de áreas planas por fora do bloco em vez de sempre executar rampa. Isso permite criar percursos Vortex mais rápidos de usinar e compatíveis com uma seleção mais abrangente de ferramentas.
|
A ferramenta executando rampa para acessar a peça |
A ferramenta se aproximando por fora |
|
|
|
Para se aproximar por fora do bloco, o FeatureCAM:
- estende uma seção da área plana além do bloco e em direção a uma área já usinada; e
- preenche a seção estendida com movimentos de corte.

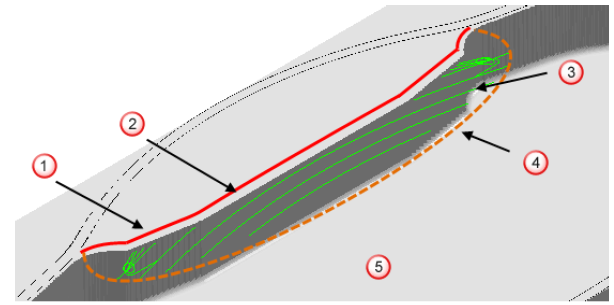

Aresta de área plana
Bloco
Seção estendida da área plana preenchida com movimentos de corte
Aresta externa da seção estendida
Área já usinada
Critérios para que percurso se aproxime por fora do bloco
O FeatureCAM somente estende uma seção da área plana se a seção estendida:
- apresentar uma aresta externa que a máquina ferramenta possa aproximar.
- não invadir o modelo.
- apresentar largura suficiente para uma suavização de perfil bem sucedida.
- puder alcançar uma área já usinada dentro da distância de um diâmetro da ferramenta.
Caso a seção estendida não satisfaça esses critérios, o FeatureCAM não estende a área plana e, em vez disso, utiliza uma rampa para se aproximar do percurso.
