A guia Estratégia contém as seguintes opções:
Sob linha de centro — Habilite essa opção para fazer com que a ferramenta trabalhe do lado X negativo da linha de centro do fuso.
Reutilizar percurso em ciclo combinado — Relacionado a Usar ciclo combinado. Habilite essa opção para gerar saída da curva para o arquivo NC uma vez e então referenciar nos ciclos combinados de Desbaste e Acabamento. Essa opção está habilitada por padrão.
Ciclo — Selecione entre:
- Torno/Broq — Esse ciclo executa desbaste dentro das fronteiras definidas do material avançando paralelamente à linha de centro da peça ao longo do eixo Z enquanto desce no eixo X. Selecione Direção eixo ou Direção face. Se o atributo de Material total estiver configurado, então a peça sofre desbaste utilizando curvas que são offsets do perfil da figura.
- Face — Este ciclo executa desbaste dentro das fronteiras definidas do material avançando de fora da peça para o centro enquanto desce para a face da peça ao longo do eixo Z na direção negativa.
- Face posterior — Este ciclo executa desbaste dentro das fronteiras definidas do material avançando de fora da peça para o centro enquanto desce para a face da peça ao longo do eixo Z na direção positiva.
Percurso — Selecione entre:
- Torneamento — Passos normais de desbaste são habilitados. Cada passo de desbaste é cortado na mesma direção. Para acabamento, a ferramenta traça o contorno da figura da direita para a esquerda e é retirada da peça.
Desbaste

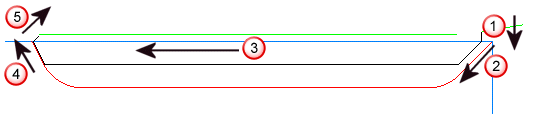

Se o atributo Percurso estiver configurado como Torneamento, os passos de desbaste normais são habilitados. Cada passo de desbaste é cortado na mesma direção.
Avanço descendo diretamente na peça. A distância é baseada na profundidade de corte.
Corte pela parede direita.
Avanço direto transversal.
Avanço até a parede esquerda.
Afastamento da parede, retração ao longo da figura.
Acabamento

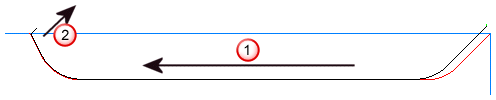

Se o atributo Percurso estiver configurado como Torneamento, o percurso é gerado como mostrado abaixo.
A ferramenta traça o contorno da figura da direita para a esquerda.
A ferramenta é afastada da peça com base no ângulo de retrocesso e comprimento de retrocesso.
- Offset — Percursos de desbaste são criados utilizando offsets da curva de figura de Torno. Esses offsets são trimados pelo bloco.

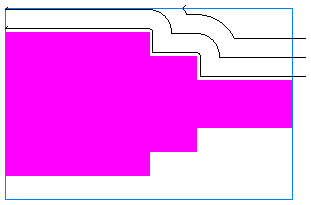

Para o tipo de percurso offset, os percursos de desbaste são criados utilizando offsets da curva da figura de Torno. Esses offsets são trimados pelo bloco.
- Cut-Grip — Desbaste com ferramentas Iscar cut grip é bidirecional. O estilo cut grip de acabamento é realizado utilizando uma estratégia única habilitada se uma ferramenta de canal que corta em ambas as direções estiver presente.
Desbaste

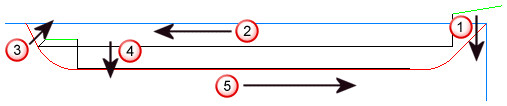

Desbaste com Ferramentas Iscar cut grip é bidirecional. Os passos dos cortes são como segue.
Avanço descendo diretamente na peça. A distância é baseada na profundidade de corte.
Avanço direto em Z.
Afastamento da parede e pequeno movimento de retorno rápido em Z.
Avanço direto para baixo novamente com base na profundidade de corte.
Avanço direto na direção -Z.
Acabamento
O estilo cut grip de acabamento é realizado utilizando uma estratégia única habilitada se uma ferramenta de canal que corte em ambas as direções estiver presente.
Corte pela parede esquerda até o raio inferior.
Movimento rápido e transversal e mergulho num canal de alívio.
Corte pela parede direita, pelo raio inferior para o canal de alívio.
Corte ao longo da base do canal. Esse movimento sofre offset por um valor de deflexão.
Corte do raio inferior esquerdo. Esse movimento sofre offset por um valor de deflexão.

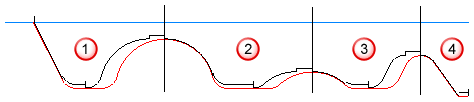

Se a figura de Torno possuir cavidades de canal múltiplo, cada cavidade é cortada dessa maneira, e as cavidades são ordenadas da esquerda para a direita:
- Inserto Arredondd — Percursos de desbaste de inserto arredondado são destinados a mover a ferramenta de forma mais suave numa forma de canal.
Percursos de desbaste de inserto arredondado são destinados a mover a ferramenta de forma mais suave numa forma de canal. Em vez de mergulhar diretamente no material, a entrada na peça é controlada pelo de torneamento Âng. engate.
Nota: Uma ferramenta arredondada é necessária e você precisa selecionar a ferramenta manualmente para este tipo de percurso.
Ângulo de engate
Nota: Percursos de acabamento de inserto arredondado são idênticos aos percursos de acabamento de Torneamento. - Tornofresa — Utiliza uma fresa de topo rotativa com bloco rotativo. Controle a velocidade de rotação de torneamento na guia A/V Torno. Controle a velocidade de rotação de fresamento na guia Veloc. Fresa.
- Corte Reverso — A estratégia de Corte Reverso é usada com ferramentas especializadas que permitem que o percurso da ferramenta trabalhe do fuso para a face da peça. O percurso da ferramenta é reconhecido pelas entradas do arco que estão incluídas no início de cada corte.
Passo desbaste — Habilite essa opção para adicionar uma operação de Desbaste à figura.
Passo semi-acab. — Habilite essa opção para adicionar uma operação de Semi-acabamento à figura.
Passo acab. — Habilite essa opção para adicionar uma operação de Acabamento à figura. Quando essa opção não estiver selecionada, o passo de desbaste ainda é usinado como se o passo de acabamento fosse incluído. O Sobremetal de acabamento é deixado no passo de desbaste, e o Sobremetal de acabamento inferior é deixado no passo de desbaste quando Acab. base está selecionado, mesmo com a caixa de verificação desabilitada.
- Discordante — Os movimentos de avanço ocorrem na direção +X, seguido pela direção -Z, e assim por diante, até alcançar o final do degrau.
- Sem Arraste — Utilizar o tipo de acabamento Discordante pode reduzir a vida útil da ferramenta e também resultar em arraste de cavaco ao longo da face da peça. Selecione acabamento Sem arraste para cortar as faces verticais primeiro, na direção -X, e então as áreas horizontais -Z.
Direção avanço — A direção de avanço da ferramenta para a operação. Para figuras de Torno e Broquear, selecione Direção eixo ou Direção face. Para figuras de Face e Posterior, selecione Positivo ou Negativo para especificar a direção ao longo do eixo X. Configure separadamente para operações de Desbaste, Semi-acabamento e Acabamento.
