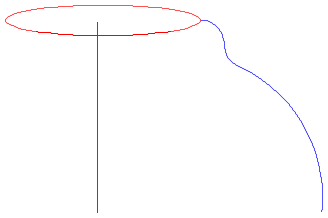

O alojamento do motor no modelo do secador é uma superfície de revolução. A curva fonte para o alojamento foi criada a partir de uma vista de topo e então rotacionada 90
em torno do eixo X orientando a curva para a construção de revolução. Uma linha foi traçada a partir do centro do alojamento no eixo Z para atuar como o eixo para a revolução. Mais adiante, esse modelo utiliza uma superfície de preenchimento para completar o alojamento como um exemplo de superfície de preenchimento.

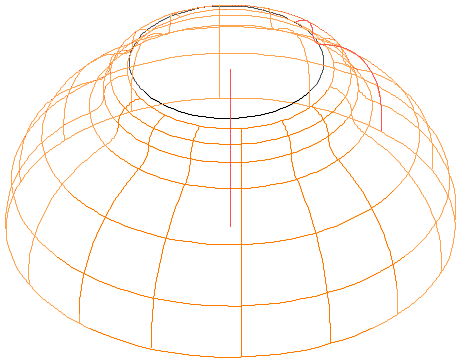

Configure a superfície para um revolução completa de 360. Selecione o eixo e a curva a ser rotacionada em torno do eixo e o resultado é exibido na segunda imagem. Você também poderia ter criado essa mesma superfície como um arraste em torno do círculo.
Se a curva fonte se estendesse até o eixo de rotação, o alojamento estaria pronto em apenas um passo. Uma desvantagem desse método é que a fronteira central seria degenerada (um ponto) e poderia não proporcionar bons resultados de usinagem.
