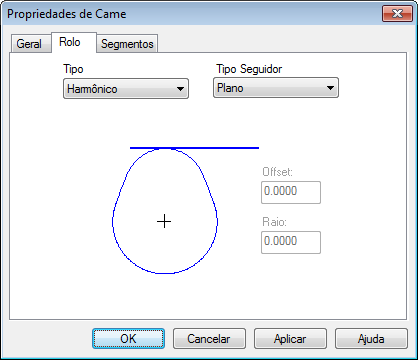

A guia Rolo possui opções que descrevem como o came é seguido (por um rolo).
- Selecione o Tipo de movimento do seguidor e seu diagrama de aceleração associado, geralmente descrito como:
Harmônico (SH) (também conhecido como Harmônico Simples)
Parabólico (PB)
Cicloidal (CY)
Seno Modificado (MS)
Trapezóide Modificado (MT)
Polinomial 3-4 (4P) (também conhecido como Polinomial à Quarta Potência)
Polinomial 3-4-5 (5P) (também conhecido como Polinomial à Quinta Potência)
Polinomial 4-5-6-7 (7P) (também conhecido como Polinomial à Sétima Potência)
- Selecione o Tipo de Seguidor para o tipo de seguidor com que o came é utilizado. Pode ser Plano ou Rolo.
- Se você selecionar Rolo, insira:
- Offset — Isso define a distância entre a linha central de translação para o seguidor e o centro do came que controla o ângulo de pressão no seguidor. Esse não é o offset da ferramenta.
- Raio — Isso configura o raio do rolo que segue a forma do came. Se você selecionar um seguidor tipo rolo, então precisa inserir um raio. Um raio de rolo zero simula um seguidor de ponta, ou constrói a curva de passo do came.
