Para rotacionar vistas de modelo

Novidades: 2021.2

Gire um modelo em torno do centro da tela ou dos eixos no espaço do modelo. É possível usar Órbita livre e Órbita restrita enquanto outros comandos estão ativos.

Órbita livre

• Nabarra de Navegaçãoclique em Órbita Livre
• Mover o mouse da esquerda para a direita para rotacionar a vista no eixo vertical da tela.
• Mover o mouse para longe ou para perto de você para rotacionar a vista no eixo horizontal da tela.

Órbita restrita

A rotação ocorre em torno do ponto central do espaço do modelo. O comando SteeringWheels CENTER, ou outros métodos descritos em outros locais, define o ponto central.

• Na barra de navegação, clique em Órbita restrita.
• Mover o mouse para a esquerda ou para a direita para rotacionar a vista em torno do eixo do espaço do modelo que passa através das faces SUPERIOR e INFERIOR do ViewCube. Esta vista simula o modelo contido em uma plataforma giratória. Ela equivale à movimentação do ponto de vista em uma órbita em torno do objeto, ao longo de linhas de latitude constante.
• Mover o mouse para longe ou para perto de você para rotacionar a vista no eixo horizontal da tela como se estivesse inclinando a plataforma giratória. Esta vista é equivalente a mover o ponto ocular ao longo das linhas de longitude.

Girar no ângulo

Fornece controles de câmera precisos no ambiente de modelo 3D.

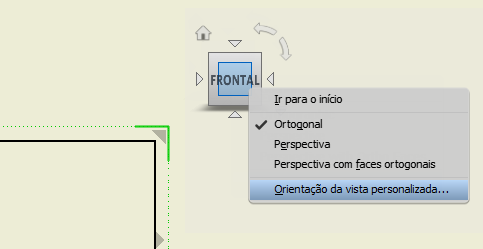

1. Na janela de desenho, clique duas vezes na vista para acessar o ViewCube. Clique com o botão direito do mouse no ViewCube e clique em Orientação da vista personalizada.

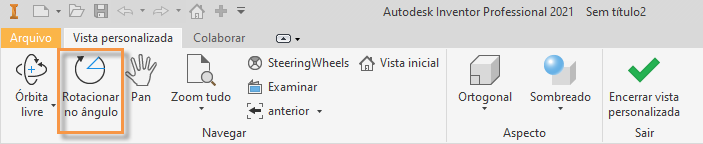

2. A janela Vista personalizada é aberta. Na guia Vista personalizada, clique em Rotacionar em ângulo.



3. Use as opções da caixa de diálogo Rotação incremental da vista para definir a orientação do modelo.
