- Na faixa de opções, clique na guia Anotar
painel Símbolos
Superfície.
- Para inserir o símbolo, use um dos métodos seguintes:
- Para criar um símbolo sem uma linha de chamada, clique duas vezes em uma localização para ele.
- Para criar um símbolo sem uma linha de chamada associada à geometria, clique duas vezes em uma aresta ou ponto realçado. O símbolo será anexado à aresta ou ponto.
- Para criar um símbolo com uma linha de chamada, clique em uma posição para o ponto inicial da linha de chamada. Se você clicar em uma aresta ou ponto realçado, a linha de chamada de detalhe será anexada à aresta ou ponto. Desloque o cursor e clique para adicionar um vértice à linha de chamada de detalhe. Quando o indicador do símbolo estiver na posição desejada, clique com o botão direito do mouse e selecione Continuar.
- (Opcional) Selecione uma predefinição de símbolo e modifique-a conforme necessário. Se não existir nenhuma predefinição, continue com estas etapas. Na etapa 5, é possível salvar uma predefinição.
Nota: Caso não seja possível selecionar uma predefinição (texto cinza), é provável que exista uma incompatibilidade entre as configurações de estilo e o conteúdo predefinido. Para usar a predefinição, altere o conteúdo incompatível ou a configuração de estilo.

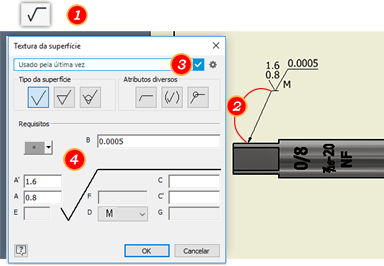

- Defina os atributos e valores do símbolo na caixa de diálogo Textura da superfície e clique em OK.
Passe o mouse sobre uma caixa de edição para exibir uma dica de ferramenta com descrição detalhada.
- Tipo de superfície
- Selecione o tipo de superfície desejado:
Básica
Remoção de material necessária
Remoção de material proibida
- Atributos diversos
- Especifica os atributos gerais do símbolo.
Forçar linha da seta adiciona uma linha da seta ao símbolo.
Maioria indica que este símbolo especifica as características de superfície padrão do desenho.
Em todo o contorno adiciona a indicação de todo o contorno ao símbolo. O diâmetro é especificado no estilo de linha de chamada.
- Requisitos
-
Define os valores das características da superfície. Insira os valores apropriados nas caixas. O layout dos campos é determinado pelo estilo de textura da superfície.
Use Inserir símbolo
para adicionar símbolos gráficos aos campos de requisitos. Clique no campo e selecione o símbolo que deseja adicionar.
Dica: Edite o estilo da Tolerância Geométrica para personalizar a lista de símbolos gráficos disponíveis.
- (Opcional) Se os valores do símbolo forem usados com frequência, salve-os como uma predefinição nomeada. Para salvar como uma predefinição, no campo Predefinição, clique em
e aceite o nome padrão ou especifique um nome com base em suas convenções de nomenclatura.
Nota: Para obter mais detalhes sobre predefinições, consulte Para trabalhar com predefinições. - Continue inserindo símbolos. Ao terminar, clique com o botão direito do mouse e selecione Cancelar.
