É possível definir múltiplos sistemas de coordenadas do usuário (UCS) no Autodesk Inventor.
É possível selecionar um UCS ao exportar dados com o comando Criar componentes de construção. Assim será garantido que o modelo seja importado com a orientação adequada no aplicativo de destino.
Posição do UCS em relação à origem
Em um arquivo de peça, é possível posicionar o UCS em relação à origem.
- Abra um arquivo de peça ou de montagem.
- Abra um arquivo de peça.
- Na faixa de opções, clique na guia Modelo 3D
painel Operações de trabalho UCS
. - Clique em qualquer lugar da janela de desenho para especificar a origem do UCS. Ou, especifique a origem do UCS usando o visor contextual. Para alterar a posição da origem do UCS, clique com o botão direito do mouse e selecione Reiniciar.
- Clique nos eixos para mover o UCS na direção desejada. Clique nas pontas de seta para rotacionar o UCS.
- Clique com o botão direito do mouse e selecione Concluir. O UCS é inserido na localização especificada. Define seis parâmetros para seus valores de inserção posicional e de rotação.
Colocação do UCS em relação à geometria existente
Em um arquivo de peça, o UCS pode ser colocado em relação à geometria existente.
Quando você define o UCS, é possível inserir os valores no visor exibição instantânea.
- Abra um arquivo de peça com um componente inserido.
- Na faixa de opções, clique na guia Modelo 3D painel Operações de trabalho UCS .
- Especifique um ponto de origem. Este é o ponto (0, 0, 0) no novo UCS. Ao inserir o UCS utilizando a geometria existente, é preciso selecionar sempre três pontos (a origem e a direção dos eixos X e Y). Ao executar uma seleção adequada, a representação gráfica específica do UCS é exibida na cor preta.
- Especifique um ponto para selecionar a direção do eixo X.
- Especifique um ponto para selecionar a direção do eixo Y. Agora, o UCS está definido e colocado. O UCS define seis parâmetros - três coordenadas posicionais e três coordenadas para simular ângulos de rotação. As coordenadas e as rotações são relativas à geometria de destino, de forma que depois da inserção inicial, os valores de parâmetros são definidos para 0. Se você redefine o UCS para deslocar sua posição, os parâmetros refletem a transformação relativa.
Alinhamento de geometria de esboço com um UCS
É possível selecionar a tríade do UCS como uma entrada para o comando Esboço 2D. Também é possível utilizar as operações de trabalho do UCS para Esboço 2D.
A origem do esboço é alinhada com o ponto central do UCS, e o ponto central é projetado no esboço.

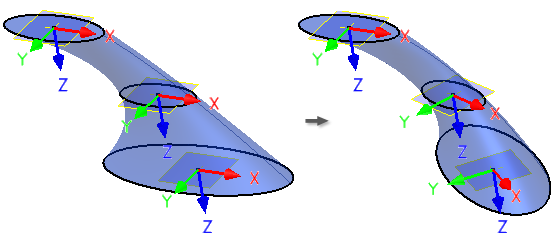

Se a posição do UCS for alterada (porque seus parâmetros ou geometria de destina foram alterados, ou porque o UCS foi redefinido), o esboço é atualizado.
