Visão geral do Tolerance Analysis
O Autodesk® Inventor® Tolerance Analysis é um software de análise de tolerância 1D integrado a CAD que ajuda você a compreender de forma mais clara o impacto do ajuste e do desempenho mecânico com base na variação cumulativa de cotas.
Um empilhamento de tolerância 1D significa que a distância que está sendo analisada e todas as cotas que contribuem para a variação de distância estão agindo na mesma direção linear. A variação linear das superfícies em ambas as direções de empilhamento é levada em consideração, mas a variação angular entre as superfícies não é. Às vezes, os efeitos da variação angular não são detectados, portanto é recomendável verificar a análise em 1D.
Consulte a Ajuda do Inventor Tolerance Analysis para obter informações gerais, etapas e detalhes sobre os fluxos de trabalho do Tolerance Analysis.
Para instalar a versão mais recente do Tolerance Analysis, acesse sua conta da Autodesk. Consulte a Ajuda da instalação do Tolerance Analysis para obter detalhes sobre como instalar o Tolerance Analysis e manter o software atualizado.

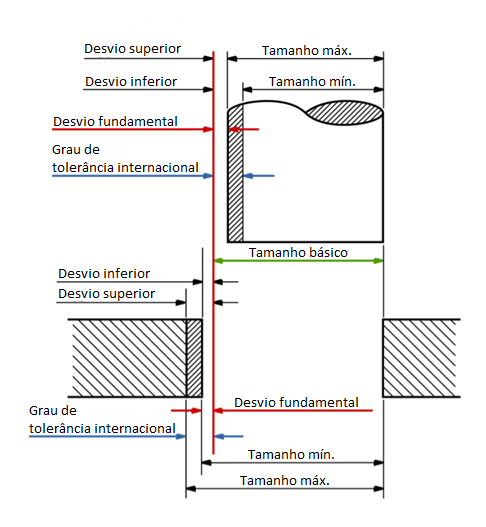

Sobre o Tolerance Analysis
O objetivo de projetos de tolerância é considerar a variação admissível em cada peça para determinar se os requisitos de engenharia serão atendidos quando as peças forem montadas.
O Tolerance Analysis ajuda você a:
- Garantir o melhor ajuste possível, já que não é necessário fazer cálculos manuais nem usar planilhas
- Determinar as tolerâncias ideais para reduzir os custos de fabricação
- Melhorar a qualidade e o acabamento dos produtos
O Tolerance Analysis também permite entender o impacto do custo da variação de cotas, pois fornece informações que ajudam você a:
- Reduzir problemas de tolerância

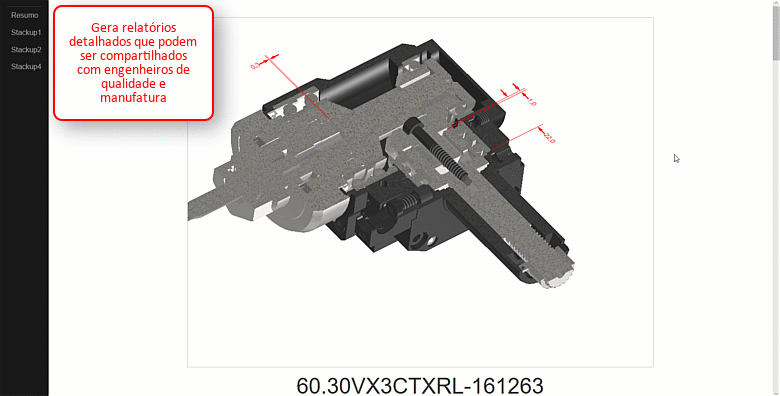

- Gerar relatórios de resumo significativos
- Escolha o tipo de análise apropriado:
- Pior caso
- Quadrados da soma das raízes (RSS)
- Estatística
- Cpk
- Sigma
- Entroncamento de %
- DPMO (Defeitos por milhão de oportunidades)
Como faço para começar?
O Inventor Tolerance Analysis só pode ser obtido com a assinatura do Product Design & Manufacturing (PDMC).

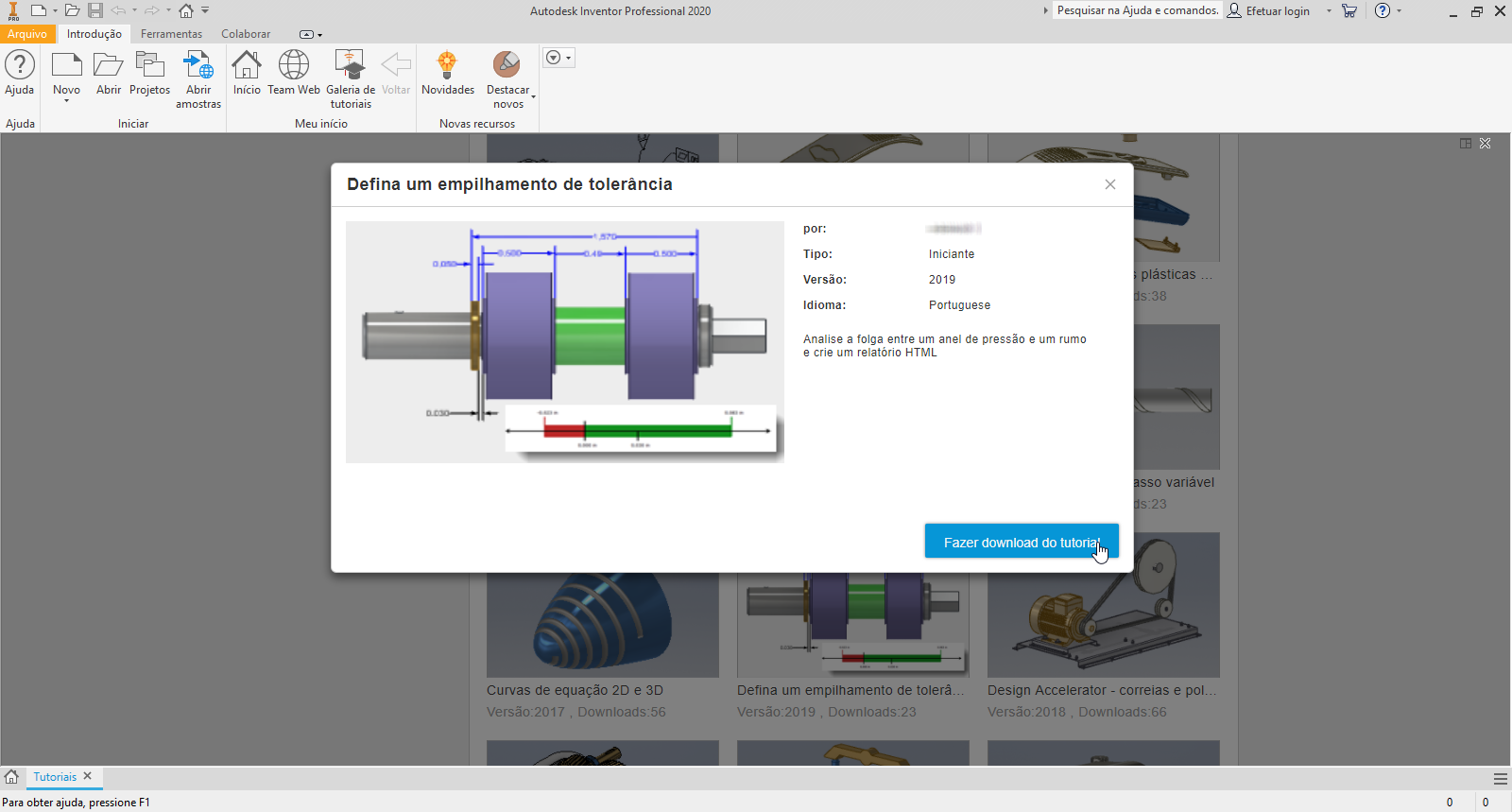

Para começar a usar o Inventor Tolerance Analysis, acesse sua Autodesk Account e instale o Tolerance Analysis. Em seguida, para saber mais sobre os fluxos de trabalho do Tolerance Analysis, execute sua primeira análise e siga o Tutorial guiado.
Para obter mais informações sobre como instalar o Tolerance Analysis, fazer a assinatura do Product Design & Manufacturing Collection ou criar uma implantação de rede, consulte a Ajuda da instalação do Tolerance Analysis.
Quando usar o Tolerance Analysis
As tolerâncias de fabricação têm um impacto significativo no custo e na qualidade. Após adicionar anotações de tolerância 3D ou operações de tolerância ao modelo do Inventor, use o Tolerance Analysis para criar o empilhamento e fornecer um resumo interativo dos resultados do empilhamento.
Para saber mais sobre os fluxos de trabalho específicos do Tolerance Analysis, consulte os seguintes tópicos da Ajuda do Inventor Tolerance Analysis:
- Sobre a análise de tolerância
- Para definir configurações de análise de tolerância
- Para definir as pilhas de tolerância
- Sobre efeitos 3D detectados
- Para editar pilhas de tolerância
- Para trabalhar com os painéis Detalhes e Resumo
- Para gerar relatórios e importar dados de exportação
O objetivo da otimização de tolerâncias é criar um projeto econômico para fabricação.
O Tolerance Analysis ajuda a identificar possíveis problemas de fabricação. Use a associatividade bidirecional entre as tolerâncias do modelo e a análise de tolerância para refinar as tolerâncias e realizar várias iterações da análise para manter a qualidade exigida e reduzir os custos.
