Criar uma plotagem usando blocos do AutoCAD

Neste tutorial, você irá criar uma plotagem que utiliza um bloco do AutoCAD como um quadro, ao invés de utilizar os recursos normais de acabamento da plotagem.

Pré-requisitos

Para executar este tutorial com êxito, você deve estar familiarizado com os seguintes aspectos do AutoCAD, do Conjunto de ferramentas do AutoCAD Map 3D e de modelos da indústria corporativa :

Suposições

Antes de executar este tutorial, o seguinte deve ser verdadeiro:

Para criar uma plotagem usando blocos do AutoCAD

  1. No espaço de trabalho Manutenção, abra um projeto de modelo de indústria corporativa .
  2. Gerar gráficos e efetuar o zoom na área de interesse.
  3. Exiba o Navegador de plotagem no Navegador de modelos da indústria, usando um dos seguintes métodos:
    • Clique na guia Saída > painel Plotar > Navegador de plotagem.
    • Clique em Navegador de plotagem no Explorador de modelo de indústria.

    O painel Navegador de plotagem é aberto para exibir sua biblioteca de plotagem. A biblioteca de plotagem contém modelos de plotagem e quaisquer plotagens que foram salvas.

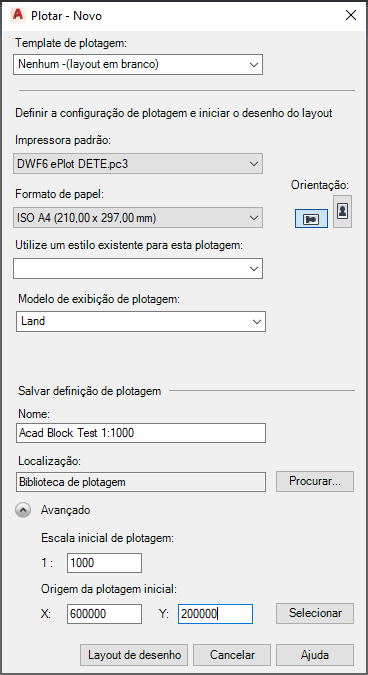

  4. Crie uma nova plotagem.
    • Utilize as configurações abaixo mostradas.
    • Clique em Desenhar layout para abrir a plotagem para edição.
    • Feche todos os desenhos abertos, exceto os que contém a plotagem recém criada.

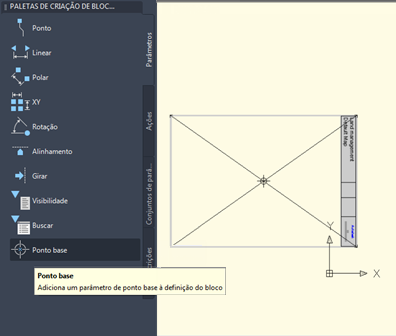

  5. No desenho de plotagem recém criado, digite BEDIT para abrir o Editor de bloco do AutoCAD.
    • Crie um novo bloco do AutoCAD tenha 297 unidades de largura e 210 unidades de altura (A4).
    • Defina o ponto base do bloco para seu centro.
    • Feche o Editor de bloco.
  6. Aplique o estilo na camada PLT_PLOT_DECORATION.
    • No Gerenciador de exibição, selecione a camada e clique em Estilo.

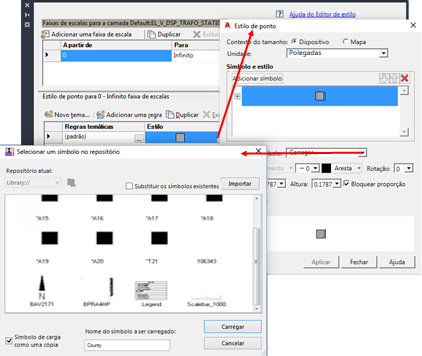

    • No Editor de estilo, em Estilo de ponto 0 - Faixa de escala infinita, clique no botão Procurar na coluna denominada Estilo. Defina os parâmetros como segue:
      • Símbolo: selecione o bloco que você acabou de cria a partir do desenho atual.
      • Contexto do tamanho: espaço do mapa
      • Unidades: metros
      • Largura: 297 (A4, 1:1000)
      • Altura: 297 (isto é definido automaticamente quando você definir a largura)
      • Cor do preenchimento: manter a cor original.
      • Cor da aresta: manter a cor original.
      • Rotação: insira a expressão ORIENTATION * 0.9 + 90
  7. Salve o modelo de exibição atual, substituindo o modelo de exibição de plotagem existente.

    Isto cria um novo desenho denominado BlockDefinitions.dwg, que contém o bloco que você acabou de criar.

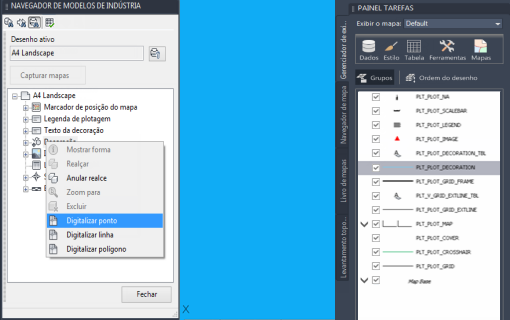

  8. Digitalize um novo recurso de acabamento de ponto de plotagem, como mostrado abaixo.

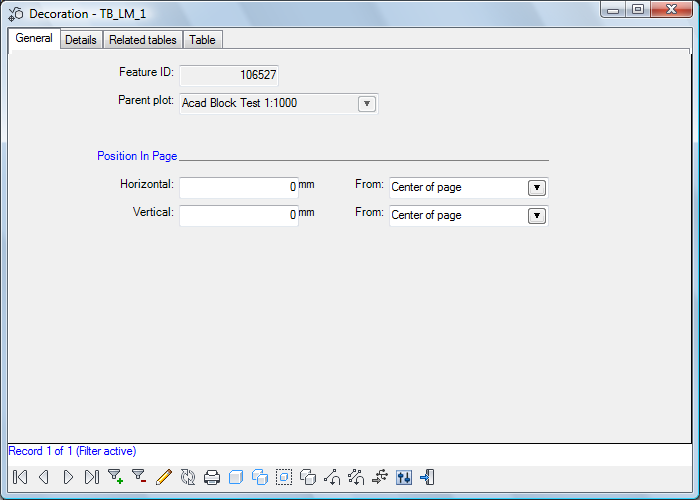

  9. Abra a forma genérica para este recurso de ponto e defina sua posição no centro da página, como mostrado abaixo.

    Uma vez atualizado, o bloco do AutoCAD será centralizado no papel.

    O recurso de acabamento é estilizado usando o bloco do AutoCAD que você criou. Este bloco do AutoCAD que tem seu ponto base definido como seu centro. Como o recurso de acabamento do ponto é centralizado no papel, o AutoCAD é corretamente posicionado.

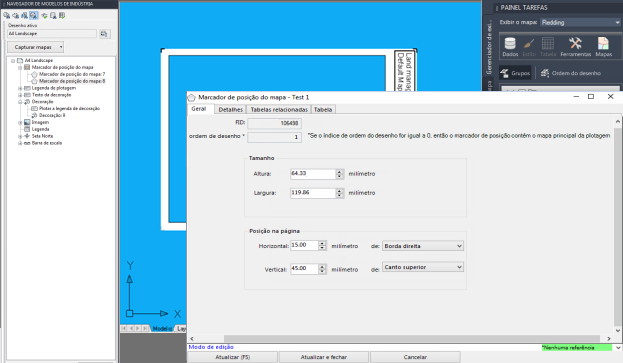

  10. Opcionalmente, crie um marcador de posição de mapa (principal) e o defina com largura e posição predefinidas.
    • Capturar o mapa para este marcador de posição do mapa.
    • Especifique um modelo de exibição existente.
    • Aplique um valor de rotação, se necessário.

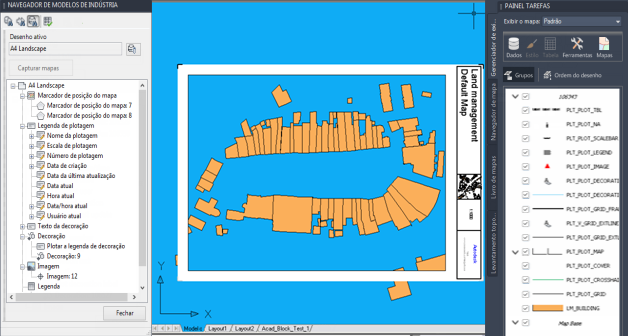

  11. Opcionalmente, estenda a plotagem ao adicionar uma legenda para a escala de plotagem, um mapa de visão geral, e quaisquer outros elementos desejados.

    A plotagem aqui mostrada aqui é dimensionada em 1:1000.
