Exercício 3: Consultar dados a partir do desenho

Quando anexar um desenho em um mapa, os objetos no desenho não aparecem no mapa imediatamente. Deve-se consultá-los. O arquivo de desenho anexado é um mapa da Califórnia com polígonos definido para cada município. Já que a cidade de Redding está no município de Shasta, adicione os limites do município de Shasta no mapa. É possível consultar dados com base na localização, propriedades, ou dados. Neste caso, consulte o nome do município, que está armazenado como dados de objeto.

Nota: Este exercício usa o mapa build_map1.dwg criado e modificado nos exercícios anteriores.

Para consultar dados de desenho

1. No arquivo build_map1.dwg, clique na guia Iníciopainel DadosDefinir consulta.
2. Na caixa de diálogo Definir consulta de desenhos anexados, em Tipo de consulta, clique em Dados.

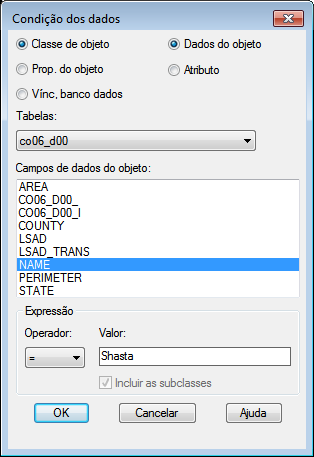

3. Na caixa de diálogo Condição dos dados, selecione a opção Dados de objeto.
4. Na lista Campos de dados do objeto, selecione NOME.
   Nota: Não altere as configurações das Tabelas.
5. Mantenha o Operador definido como =. Para Valor, digite Shasta.


   A consulta é sensível a maiúsculas e minúsculas. Certifique-se de inserir como mostrado.

6. Clique em OK na caixa de diálogo Condição dos dados e, a seguir, clique em Executar consulta.
7. Clique na guia Vistapainel Navegarmenu suspenso ZoomExtensões.

   Os limites do município de Shasta são agora exibidos no mapa.

8. Salve o trabalho. Clique em Salvar.

Nota: Poderá ser visto um alerta conforme trabalhar no restante do tutorial. Ele lhe avisa que a associação entre os objetos consultados nos desenhos atuais e anexados não são retidas quando o arquivo de desenho atual for fechado. Esta mensagem lembra de salvar as alterações feitas para no arquivo original do desenho. Como o desenho do Município de Shasta não foi editado neste tutorial, pode-se seguramente ignorar o alerta.

Para prosseguir neste tutorial, vá ao Exercício 4: Usar conectar dados.
