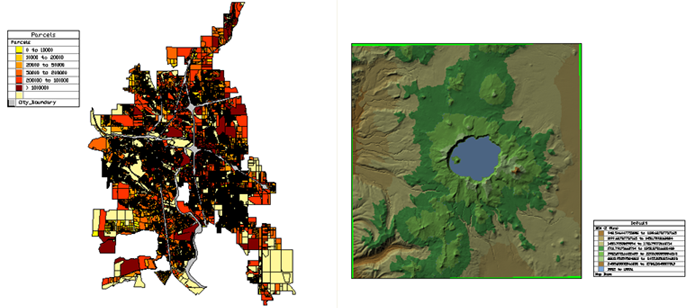

A legenda ajuda os visualizadores a entender a codificação de cores em um mapa.
A legenda inclui todas as camadas visíveis no Gerenciador de exibição (as camadas de desenho e as camadas de recurso geoespacial). Para mostrar as faixas para um tema, certifique-se de que a camada com o tema esteja expandida para que as faixas sejam visíveis. Para assegurar que uma camada não apareça na legenda, desmarque sua caixa de seleção antes de gerar a legenda.
É possível colocar uma legenda em uma viewport de espaço de papel. É possível criar múltiplos mapas de exibição e associar cada um com uma determinada viewport de espaço de papel. Cada uma pode ter sua própria legenda. Já que você pode ativar e desativar as camadas para cada viewport, as legendas podem diferir.
Estilo de legenda
A legenda é exibida em uma tabela. Por padrão, as legendas usam o estilo da tabela Legenda. É possível modificar o estilo da tabela de Legenda ou vincular com um estilo externo. Se você precisar compartilhar um desenho e sua respectiva legenda, é possível selecionar salvar o estilo da tabela de legendas como um arquivo externo que acompanha o desenho.
Use as Propriedades de legenda para alterar o título da legenda, os itens que ela inclui ou a ordem destes itens.
É possível definir e aplicar um estilo de tabela diferente usando o comando TABLESTYLE do AutoCAD. O Editor de estilo da tabela é a caixa de diálogo padrão do AutoCAD, que se vincula ao Editor de estilo do texto. Para obter mais informações, consulte a Ajuda do AutoCAD.
