Você pode consultar parte de uma topologia em um desenho de origem e trabalhar em parte de uma topologia sem precisar recuperar todos os objetos que compõem uma topologia.
Há três diferenças entre usar as consultas padrão e as consultas de topologia:
- As consultas de topologia funcionam com somente uma topologia;as consultas padrão funcionam com todos os objetos nos desenhos anexados.
- Como as informações da topologia são armazenadas em dados de objeto, uma condição de Dados pode ter base na Área, Comprimento, Perímetro, Direção, Resistência direta e Resistência reversa.
- A alterações da propriedade funcionam de forma diferente com topologias de polígono.
Criar uma topologia resultante
Quando você usar uma consulta de topologia, é possível manter as informações recuperadas no desenho atual em três tipos de topologia:
- Nenhuma: nenhuma informação será adicionada à geometria no desenho atual.
- Temporário: as informações são recuperadas e armazenadas na memória como uma topologia com um nome precedido por um asterisco (*).
- Permanente: a consulta recupera os dados e cria uma topologia no desenho atual. Você pode salvar esta topologia de volta para os desenhos de origem. O nome da topologia não deve ser precedido por um asterisco (*).
Consultas de localização
A localização de consultas na topologia de rede funciona da mesma maneira como nas consultas em qualquer outro objeto linear ou ponto.
| Topologia | Dados recuperados por consulta de localização |
|---|---|
| Nó | Nós |
| Rede | Vínculos; também nós se fizer parte de topologia |
| Polígono | Polígonos se vínculos ou centroides selecionados; também os vínculos ou nós se fizer parte da topologia do polígono |

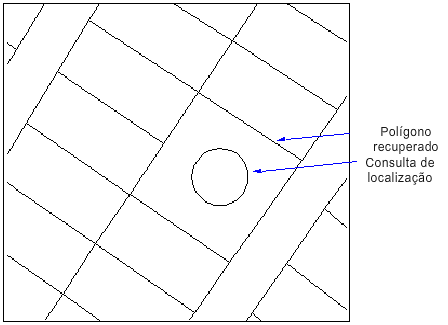

Os polígonos são tratados como áreas verdadeiras, não apenas como limites. No exemplo a seguir, a área poligonal cruza o limite da consulta para que todo o polígono seja recuperado, embora nenhum dos objetos que compõem a intersecção do polígono faça parte do limite da consulta.
As consultas de localização do ponto também recuperam o polígono que inclui o ponto.
Consultas de dados de objeto
Qualquer objeto de topologia pode ser consultado usando dados de objeto, como nó, vínculo e identificadores de polígono; a informação do nó "de" e "para" sobre os vínculos; informações no lado esquerdo e direito sobre os vínculos; polígonos, e assim por diante.
As consultas de Topologia podem recuperar os dados, como áreas e perímetros, números de vínculos e mais. Por exemplo, uma consulta para recuperar objetos com uma área maior do que um valor especificado fornece diferentes resultados com os dois tipos de consulta:
- Uma consulta definida com um padrão de Definir consulta dos desenhos anexados recupera as polilinhas fechadas com as áreas do valor especificado.
- Definir consulta de topologia recupera todos os polígonos com áreas do valor especificado, sejam quais forem os objetos que compõem o polígono (linhas, arcos ou polilinhas abertas).
Alterar a propriedade com consultas de topologia
Quando você define uma alteração da propriedade para objetos de topologia, somente os elementos específicos da topologia são alterados, como mostrado na tabela a seguir.
| Alterar a propriedade | Objetos modificados |
|---|---|
| Nome do bloco | Nós nas topologias de nó e rede Centroides na topologia de polígono |
| Cor | Nós, vínculos e centroides |
| Elevação | Nós, vínculos e centroides |
| Altura | Nós nas topologias de nó e rede Centroides na topologia de polígono |
| Camada | Nós, vínculos e centroides |
| Tipo de linha | Nós, vínculos e centroides |
| Rotação | Nós no nó nas topologias de rede. Centroides na topologia de polígono |
| Escala | Nós, vínculos e centroides |
| Estilo de texto | Nós nas topologias de nó e rede Centroides na topologia de polígono |
| Largura | Vínculos |
| Valor do texto | Nós nas topologias de nó e de rede, Centroides na topologia de polígono (o texto aparece no ponto da legenda do centroide) |
| Espessura | Vínculos |
| Hachura | Polígonos hachurados |
Modo de relatório
Além das variáveis de ponto disponíveis usando o comando padrão Definir consulta dos desenhos anexados, Definir consulta de topologia tem duas variáveis de ponto extras.
- .TOPONAME — contém o nome da topologia.
- .TOPOTYPE — contém o tipo de topologia: nó, rede ou polígono.
Três das variáveis de ponto fornecem diferentes resultados nas consultas da topologia.
- .DRAWING — o nome do desenho que é a origem do objeto de geometria na topologia.
- .AREA — o valor do campo de dados de objeto ÁREA para cada polígono.
- .PERIMETER — o valor do campo de dados de objeto PERÍMETRO para cada polígono.
A opção Processar subobjetos na caixa de diálogo Opções de relatório de saída permite especificar os objetos em um relatório.
