As legendas marcam cada recurso na camada de recurso especificada do Gerenciador de exibição. Elas são definidas como parte do estilo de camada do recurso.

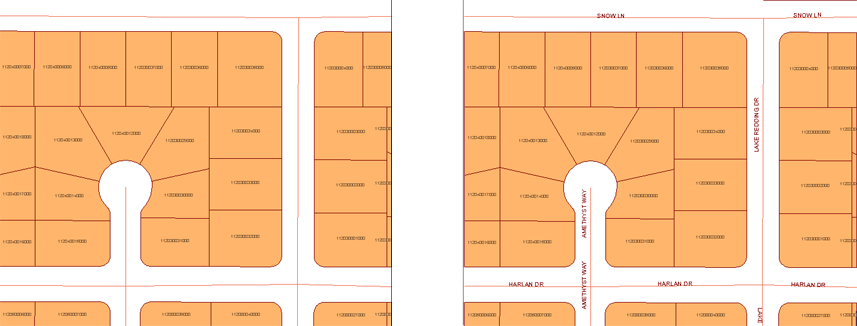

Esta ilustração mostra a legenda para recursos de polígono (lotes) e recursos de linha (ruas).
Uma legenda pode conter gráficos de texto e/ou não-texto, vetoriais e raster.
É possível especificar uma propriedade para exibir na legenda. Por exemplo, é possível legendar estradas com seus nomes. Também é possível usar expressões nas legendas. Por exemplo, é possível legendar lotes com uma expressão que determina o valor líquido da propriedade ou utilizar uma expressão para concatenar duas propriedades, como o endereço e nome de rua.
Cada tipo de geometria tem suas próprias opções de posicionamento. O processo de legenda determina onde deseja colocar os símbolos e as coloca para que elas não cubram umas às outras utilizando os seguintes parâmetros:
- Mostrar legendas em localizações fixas em relação ao recurso ou repetir a legenda em intervalos ao longo do recurso.
- Legendas de deslocamento desde a linha de início, centro ou final.
- Especifique o intervalo em que as legendas repetirão.
- Especifique uma legenda de linha única que segue um caminho e diminui para caber.
Quando se legenda recursos de ponto, também pode-se controlar o seguinte:
- Especificar quais legendas movem automaticamente quando encontram uma outra legenda para evitar uma legenda se sobrepondo a outra.
- Especificar os deslocamentos vertical e horizontal para controlar o ponto de ancoragem para a legenda em relação ao seu ponto de referência.
Por questões de desempenho, o número máximo de legendas desenhadas é 2000. Caso haja muitas legendas que escureceriam a geometria se fossem desenhadas, o Conjunto de ferramentas do AutoCAD Map 3D não as desenhará.
