Sobre os sistemas de coordenadas

Com o Conjunto de ferramentas do AutoCAD Map 3D, é possível combinar dados de mapas usando diferentes sistemas de coordenadas. Para fazer isso, especifique o sistema de coordenadas utilizado para desenhos anexados e para o desenho atual. Quando você trouxer objetos a partir de desenhos anexados para o desenho atual, os objetos são transformados para o sistema de coordenadas do desenho atual.

O sistema de coordenadas atribuído para o desenho especifica o sistema que foi usado para criar o desenho. Por exemplo, se um mapa foi criado usando Mercator transverso universal, Zona 27, Pés norte-americanos de levantamento topográfico, atribua o código UTM-27F para o mapa.

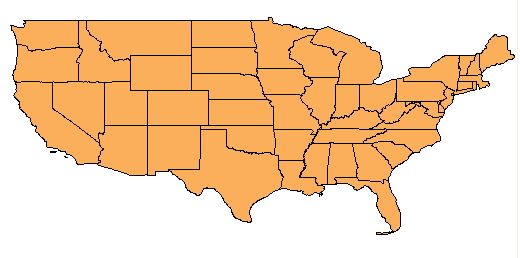

Este mapa dos EUA utiliza o sistema de coordenadas de Latitude-Longitude 84.

Você especifica o sistema de coordenadas utilizado para o desenho atual e para os desenhos de origem anexados antes de consultar quaisquer itens a partir dos desenhos de origem. Quando você consulta objetos nos desenhos de origem, o Conjunto de ferramentas do AutoCAD Map 3D os converte automaticamente para o sistema de coordenadas do desenho atual. Essa operação é denominada transformação de coordenadas. Quando você salva os objetos de volta nos desenhos de origem, o Conjunto de ferramentas do AutoCAD Map 3D reverte a conversão. Você pode definir suas próprias transformações, além das fornecidas pelo Conjunto de ferramentas do AutoCAD Map 3D.

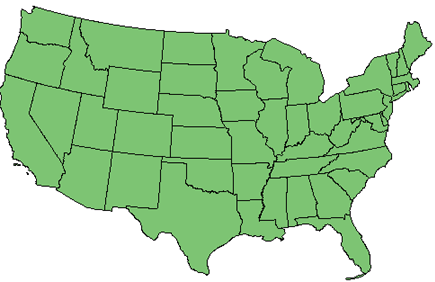

Este mapa utiliza o sistema de coordenadas Área igual de Albers.

O código e a definição do do sistema de coordenadas são armazenados no arquivo de desenho. É possível compartilhar o desenho com qualquer pessoa que esteja usando a versão 4 ou posterior; ela terá o sistema de coordenadas correto.

Quando o sistema de coordenadas selecionado estiver atribuído aos desenhos anexados selecionados, um arquivo de backup, com uma extensão .bak, é feito de cada desenho de origem antes de atribuir as informações do sistema de coordenadas.

Os sistemas de coordenadas fornecidos com o Conjunto de ferramentas do AutoCAD Map 3D incluem os sistemas de coordenadas UTM (Universal Transversa de Mercator) e State Plane utilizados nos EUA, assim como vários sistemas de coordenadas internacionais usados no mundo inteiro. Para obter uma listagem completa dos sistemas suportados, consulte Biblioteca de sistemas de coordenadas.

É possível definir seus próprios sistemas de coordenadas, referências, elipsoides, transformações geodésicas e caminhos de transformação geodésica. Quando você definir um sistema de coordenadas, é possível usar seus próprios arquivos de malha.
