Utilize Segmentar polilinhas para adicionar e remover os vértices em polilinhas 3D. Isto é útil para controlar o tamanho do arquivo de desenho e da aparência do contorno ou para remover as informações redundantes.
Insira Fator de erradicação e Fator de suplementação para determinar se um vértice deve ser adicionado ou removido da polilinha 3D.
Fatores de extirpação
Utilize Fatores de segmentação para reduzir o número de pontos gerados ao longo de polilinhas 3D. Fatores de segmentação ignoram os vértices que estão mais próximos que o fator de Distância e que inclinam menos do que o fator de Ângulo. Uma distância maior e um ângulo de curvatura maior precisam de um maior número de pontos. O fator de distância é medido em unidades lineares e o fator de ângulo em unidades angulares.
Fatores de segmentação devem ser menores que os Fatores de suplementação.

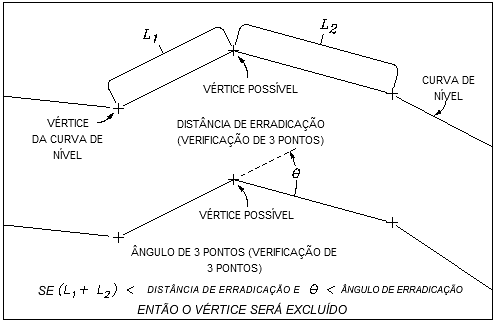

Um ponto em uma polilinha 3D é erradicado calculando sua localização em relação aos vértices antes de depois do mesmo. Se o comprimento entre estes três pontos for menor do que o valor de comprimento de erradicação e o ângulo de deflexão for menor do que o valor do ângulo de erradicação, o ponto central não é adicionado ao arquivo de dados de contorno.
Parâmetros de fator de segmentação
Fatores de suplementação

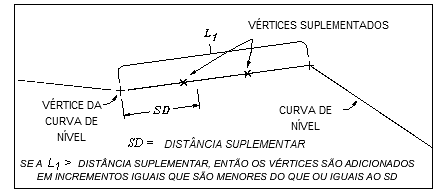

Utilize Fatores de suplementação para complementar ou adicionar vértices ao longo de polilinhas 3D. A distância suplementar é a distância máxima entre vértices. Se a distância entre os vértices de um contorno for maior do que os Fatores de suplementação, os pontos são adicionados ao longo do contorno em intervalos iguais que são menores que ou iguais à distância suplementar. Quanto menor a distância, maior será o número de pontos suplementados.
Parâmetros do Fator de suplementação
Saliência

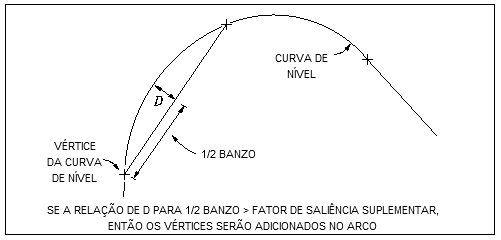

Para curvas, o valor da saliência é a relação entre a distância do arco até a corda dividida pela metade do comprimento da corda. O fator de saliência acrescenta vértices a uma curva de polilinha, criando uma aproximação da curva usando segmentos de linha reta. O comprimento dos segmentos varia dependendo do fator de saliência e o grau de curvatura.
Parâmetros do fator de saliência
- Execute Erradicar polilinhas individualmente. Se você executar com outras operações, ele será sempre executado antes de outras ações, independentemente de sua posição na lista. Além disso, ele somente será executado uma vez, a despeito de quantos vezes ele está listado.
- Segmentar polilinhas não é uma operação interativa. O Conjunto de ferramentas do AutoCAD Map 3D faz as alterações automaticamente durante a limpeza.
