Para utilizar o bloqueio paralelo ao medir

Para utilizar o bloqueio Parallel ao medir

1. Clique na guia Review painel Measure menu suspenso Measure
2. Clique na ferramenta Area Measure.
3. Pressione L ou, no painel Measure, clique em Lock menu suspendo Parallel .
4. Na Scene View, passe o cursor sobre o modelo e utilize a superfície de snap para selecionar uma superfície. A medida será paralela à superfície.
5. Clique no ponto inicial da distância a ser medida na Scene View.

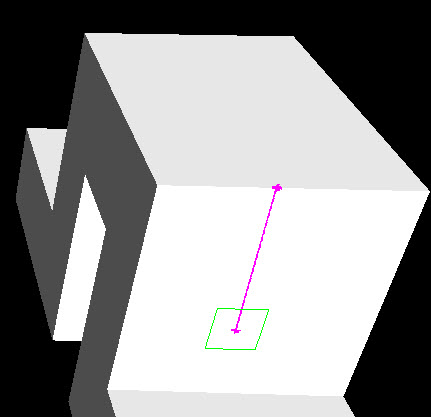

   Uma linha de medição é exibida como uma linha sólida magenta quando ela é paralela à superfície do ponto inicial.



6. Clique no ponto final da distância a ser medida na Scene View.

   A legenda de cota opcional exibe a distância medida.

 Entrada do comando: Pressione L ao usar uma ferramenta Measure.
