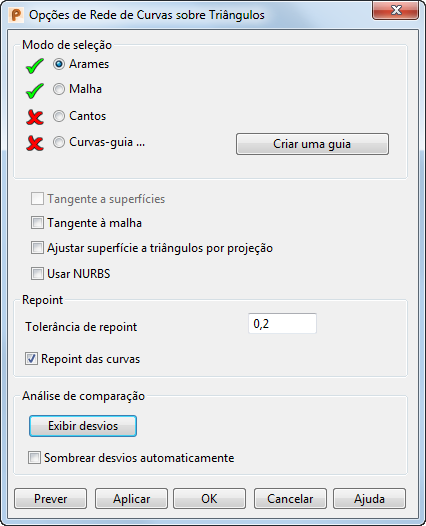

Para especificar opções de criação avançadas ao criar uma superfície usando a opção Rede sobre triângulos, clique em Avançado em Criador de Superfície para exibir a caixa de diálogo Opções de Rede de Curvas sobre Triângulos:
Utilize as opções na caixa de diálogo conforme descrito abaixo:
- Selecione o seguinte no seu modelo:
- Modelo de arames
- Malha
- Cantos (opcional)
- Curvas guia (opcional)
Utilize Cantos e Curvas Guia para definir a forma da superfície.
- Selecione as seguintes opções conforme apropriado:
- Tangente à superfície para criar a superfície tangente às superfícies adjacentes de que as curvas selecionadas são dependentes.
- Tangente à malha para criar uma superfície tangente à malha.

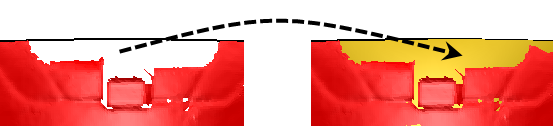

- Ajustar superfície a triângulos por projeção. Utilize essa opção para projetar a superfície na curva conforme mostrado no seguinte exemplo:
Selecionar essa opção é útil quando uma malha contém uma aresta danificada. Utiliza uma curva que transpõe o espaço na malha danificada, onde triângulos estão faltando. Quando a superfície é criada, essa opção faz com que a superfície seja projetada na curva criada.

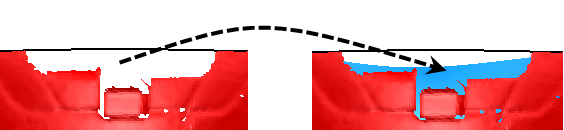

Se a opção não estiver selecionada (padrão), a aresta da superfície corresponde à aresta danificada da malha, como mostrado acima.
- Usar NURBs cria uma superfície NURB em vez de uma power surface.
- Insira a Tolerância de repoint.

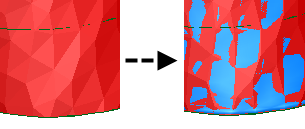

- Desmarque Repoint das curvas para criar uma superfície que corresponde precisamente aos triângulos, incluindo quaisquer triângulos que possam conter erros. No exemplo abaixo, cria uma superfície não-suave quase idêntica à malha.

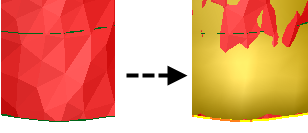

Selecionar Repoint das curvas é recomendado se a curva apresentar muitos pontos aleatoriamente distribuídos. Repoint das curvas irá criar uma superfície mais suave, como mostrado abaixo:

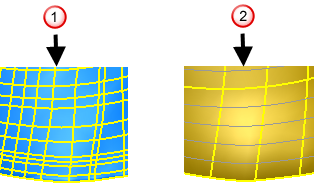

O diagrama a seguir mostra a construção de superfície que resulta das duas opções:
Sem Repoint das curvas selecionado, todas as curvas internas da superfície são exibidas.
Com Repoint das curvas selecionado, as curvas da superfície são uniformemente distribuídas como resultado do repoint.

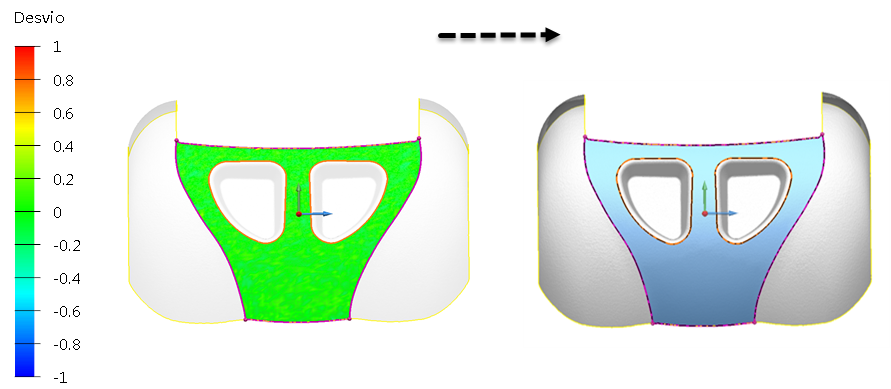

Nota: Repoint pode alterar a forma da curva fazendo com que a superfície desvie da geometria original. - Clique Ocultar desvios para exibir o modelo sem o mapa de cores.
Se o mapa de cores não for exibido, clique em Exibir desvios para exibir os desvios e o mapa de cores.
- Sombrear desvios automaticamente está desmarcado por padrão. Selecione essa opção para alterar a configuração padrão quando o diálogo for exibido da próxima vez.
- Clique em Prever para visualizar os resultados. Se necessário, faça alterações e clique em Prever.
- Clique Aplicar para criar a superfície. O diálogo continua em exibição. Crie superfícies adicionais conforme necessário.
- Quando todas as superfícies tiverem sido criadas, clique OK. Para cancelar a criação de todas as superfícies, clique em Cancelar.
