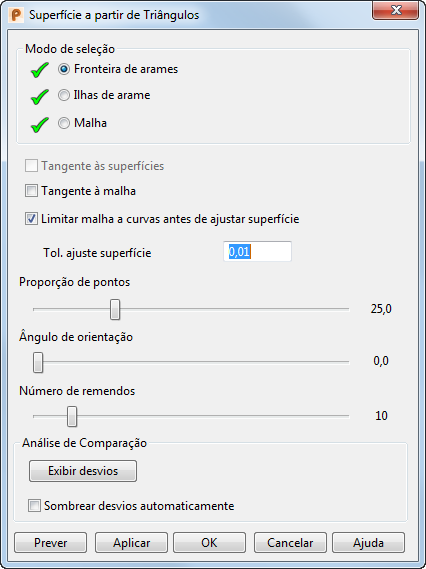

Para especificar as opções de criação avançada ao criar uma superfície utilizando a opção De triângulos, clique em Avançado no Criador de Superfície para exibir o diálogo Superfície a partir de triângulos:
Utilize as opções do diálogo, como mostrado neste exemplo:

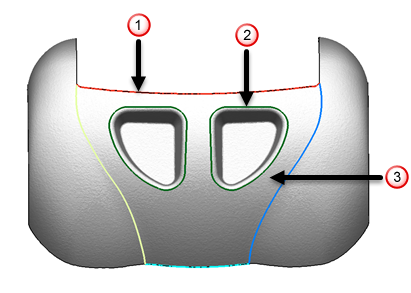

- Selecione o seguinte no seu modelo:
Fronteira de modelo de arames
Ilhas de modelo de arames
Malha

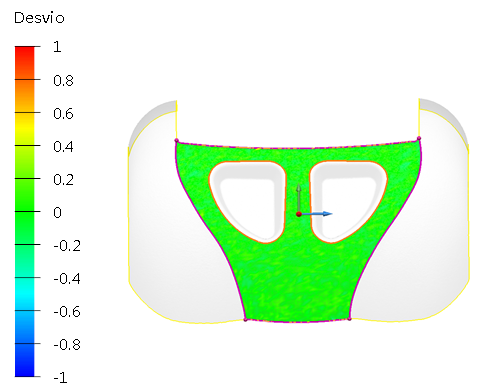

Quando a malha for selecionada, clique em Exibir desvios para exibir o mapa de cores e desvio de Análise de comparação na pré-visualização da superfície:
Nota: Selecione Sombrear desvios automaticamente para que essas opções sejam exibidas por padrão. - Selecione as seguintes opções conforme apropriado:
- Tangente às superfícies para criar a superfície tangente às superfícies adjacentes de que as curvas selecionadas são dependentes.
- Tangente à malha para criar uma superfície tangente à malha.
- Limitar malha a curvas antes de ajustar superfície para criar uma superfície a partir de uma malha que foi trimada. Essa é a configuração padrão e irá criar uma superfície que ignora quaisquer triângulos que estejam fora da curva de trimagem. Se essa opção não estiver selecionada, a superfície criada é ajustada à malha inteira.
- Insira a Tol. de ajuste da superfície para indicar a diferença permitida entre a malha e a superfície criada. Uma tolerância grande irá criar uma superfície que não se ajusta precisamente à malha subjacente.
- Mova a barra deslizante para alterar a Proporção de pontos. Isso define a porcentagem de pontos dentro das fronteiras que são utilizadas para se ajustar à superfície.

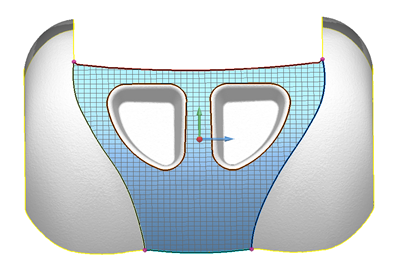

- Movimente a barra deslizante ou clique com o botão esquerdo e arraste as alças gráficas para modificar o Ângulo de orientação que define a direção das laterais e longitudinais da superfície. A nova orientação é automaticamente pré-visualizada. No exemplo a seguir, sombreamento de desvio e mapa de cores foram desativados para tornar visíveis as laterais e longitudinais da superfície.

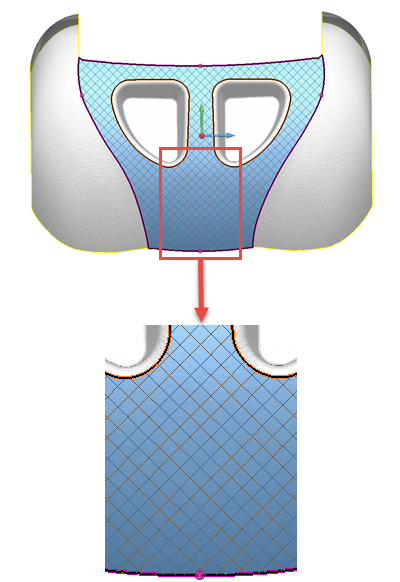

O ângulo padrão é 0.0; a alteração do ângulo pode criar uma superfície que se ajuste melhor aos triângulos. No exemplo abaixo, o Ângulo de orientação foi alterado para 45
.
- Movimente a barra deslizante Número de remendos para ajustar o número de remendos. Aumentar o número de remendos irá melhorar o ajuste da superfície nos triângulos.
- Clique Ocultar desvios para exibir o modelo sem o mapa de cores.
Se o mapa de cores não for exibido, clique em Exibir desvios para exibir os desvios e o mapa de cores.
- Sombrear desvios automaticamente está desmarcado por padrão. Selecione essa opção para alterar a configuração padrão quando o diálogo for exibido da próxima vez.
- Clique em Prever para visualizar os resultados. Se necessário, faça alterações e clique em Prever.
- Clique Aplicar para criar a superfície. O diálogo continua em exibição. Crie superfícies adicionais conforme necessário.
- Quando todas as superfícies tiverem sido criadas, clique OK. Para cancelar a criação de todas as superfícies, clique em Cancelar.
