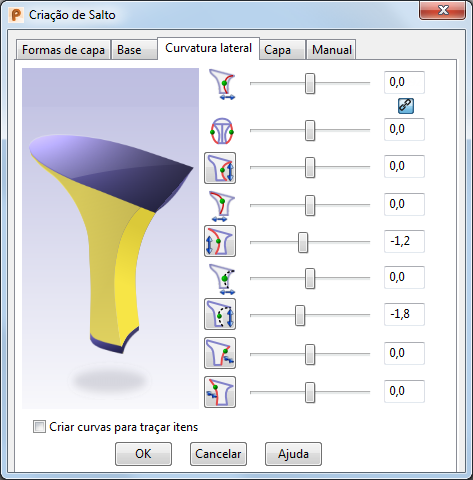

Utilize a guia Curvatura lateral para especificar os parâmetros que serão utilizados ao criar a lateral do salto (mostrada em amarelo no diagrama).
Use os controles deslizantes e botões para ajustar os parâmetros do salto:
Lados X — Arraste a barra deslizante para definir as posições dos pontos da curva na direção X para as curvas laterais. As posições dos pontos de curva afetam a forma das curvas.
Nota: Esta barra deslizante está vinculada à barra Curva frontal em uma direção. Quando você arrasta a barra deslizante Curva X, a barra deslizante Curva frontal se move. No entanto, quando você arrasta a barra deslizante Curva frontal, a barra deslizante Curva X não se move.
Associar/desassociar — Utilize o botão para exibir o ícone Associar para unir as barras deslizantes Lados X e Lados Y, para que elas se movimentem em sincronia. Exiba o ícone Desassociar para quebrar o vínculo.
Lados Y — Arraste a barra deslizante para definir as posições dos pontos da curva na direção Y para as curvas laterais do salto. Os pontos se movem em direções opostas, ao longo do eixo Y. As posições dos pontos de curva afetam a forma das curvas.
Nota: Se a opção Associar
estiver selecionada, esta barra deslizante é sincronizada com a barra deslizante do Lado X.
Lados Z — Arraste a barra deslizante para definir as posições dos pontos da curva na direção Z para as curvas laterais. As posições dos pontos de curva afetam a forma das curvas.
Nota: Esta barra deslizante está vinculada à barra de ponto de curva Reto frontal em uma direção. Quando você move a barra deslizante Lateral reto, a barra deslizante Reto frontal se move. No entanto, quando você move a barra deslizante Reto frontal, a barra Reto frontal não se move.Selecione o botão para alinhar as curvas laterais a partir do ponto de curva para baixo. O botão muda para
quando selecionado.
X Posterior — Arraste a barra deslizante para definir a posição do ponto de curva na direção X para a curva posterior. A posição do ponto de curva afeta a forma da curva.
Z Posterior — Arraste a barra deslizante para definir a posição do ponto de curva na direção Z para a curva posterior. A posição do ponto de curva afeta a forma da curva.
Selecione o botão para alinhar a parte posterior do salto a partir do ponto da curva para baixo. O botão muda para
quando selecionado.
X Frontal — Arraste a barra deslizante para definir a posição do ponto de curva na direção X para a curva frontal. A posição do ponto de curva afeta a forma da curva.
Z Frontal — Arraste a barra deslizante para definir a posição do ponto de curva na direção Z para a curva frontal. A posição do ponto de curva afeta a forma da curva.
Selecione o botão para alinhar a parte frontal do salto a partir do ponto da curva para baixo. O botão muda para
quando selecionado.
Combinação frontal — Arraste a barra deslizante para alterar a tangência do ponto superior do das curvas laterais e frontais para obter uma combinação suave com a superfície de referência.
Selecione este botão para alterar o ponto superior na curva frontal, para que a parte frontal da curva se combine suavemente com a superfície de referência. O botão muda para
quando selecionado.
Combinação posterior — Arraste a barra deslizante para alterar a tangência do ponto superior do lado frontal na curva posterior para obter uma combinação suave com a superfície de referência.
Selecione este botão para alterar o ponto superior da curva posterior, para que a curva se combine suavemente com a superfície de referência. O botão muda para
quando selecionado.
- Criar curvas para traçar itens — Selecione esta opção para criar curvas ao longo das arestas do salto. Utilize estas curvas para criar itens no salto, como uma capa em um efeito de salto Louis na frente do salto.
